Greetings to my beloved Hive DIY community. I hope you're in the best situation you can be at this point in your life.

I've seen some great posts this week, and I'm sure I'll continue to see great work in the coming days.

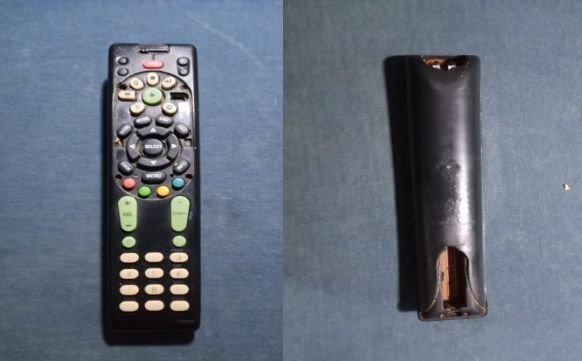

This time, I'm sharing the restoration of a DirecTV remote control belonging to a rather elderly neighbor.

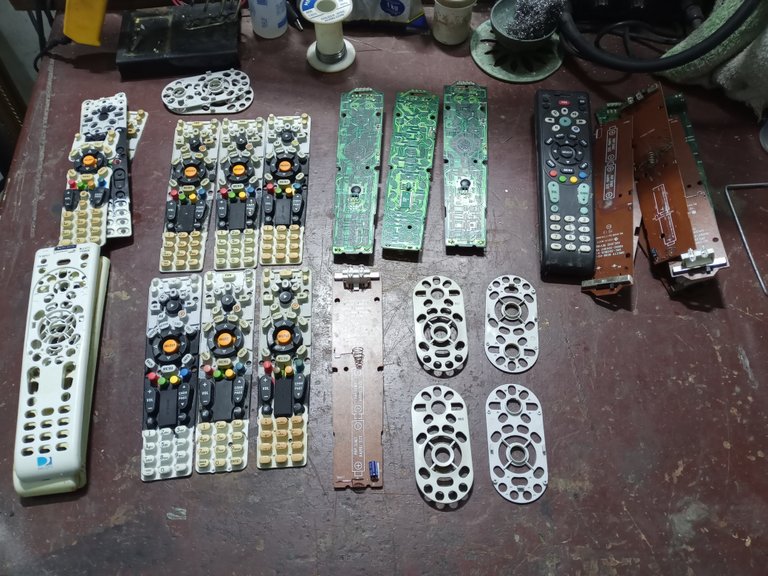

Luckily, over the years, I've accumulated spare parts for a multitude of devices, so I have plenty of material to do a decent restoration.

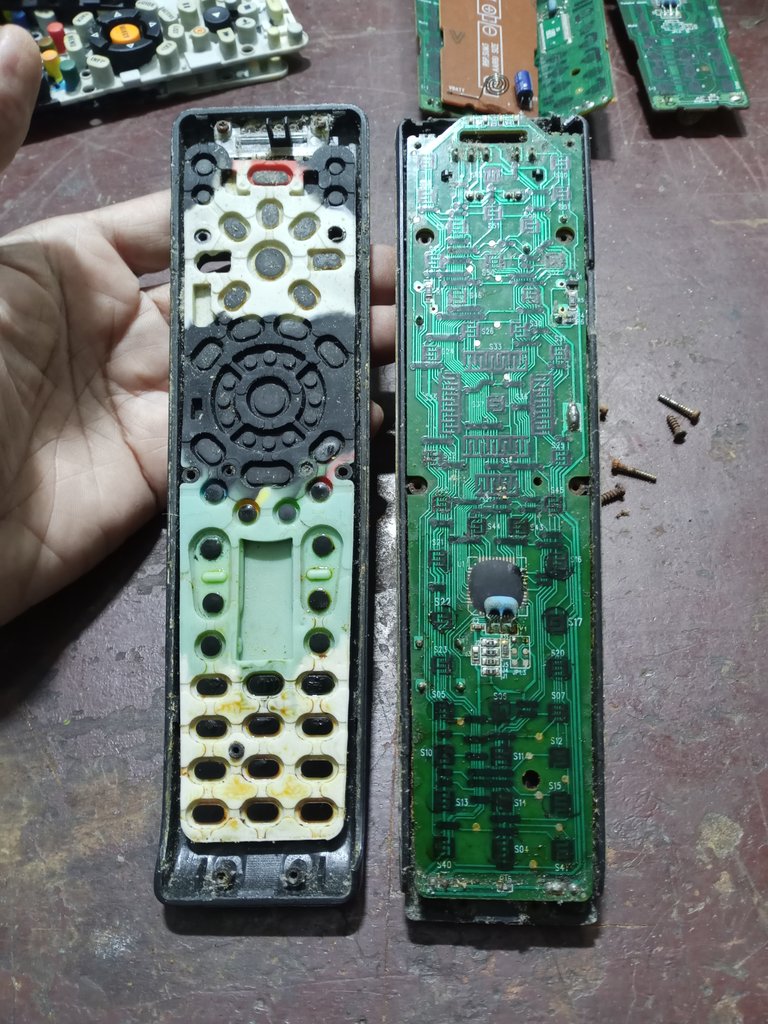

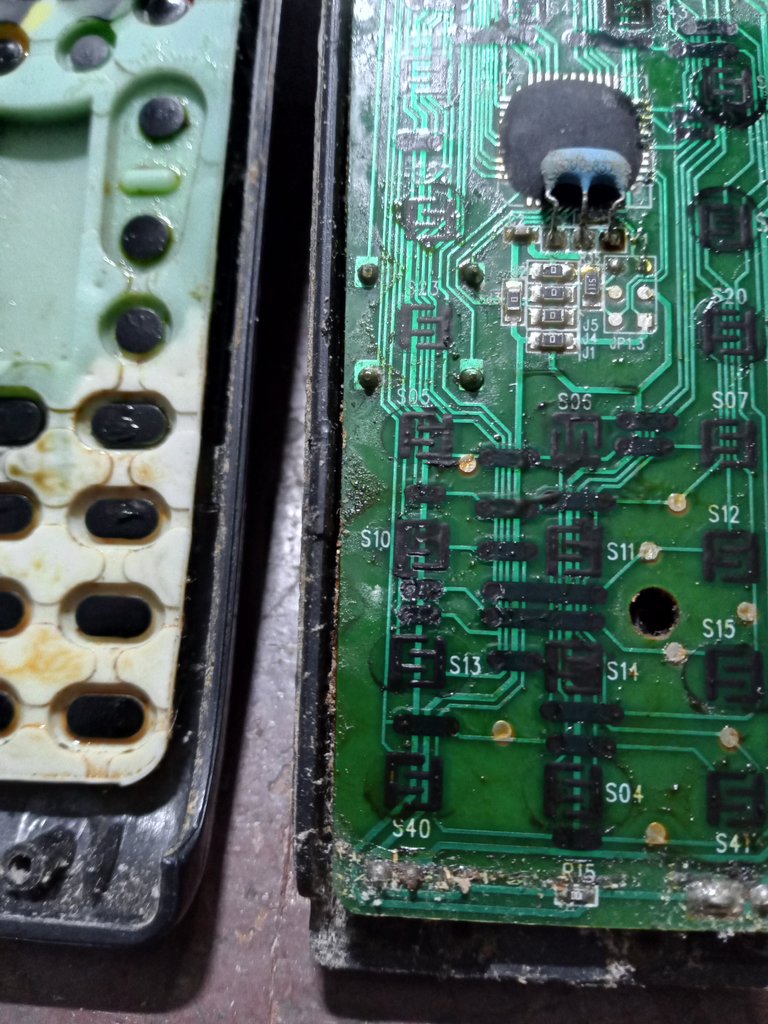

I took apart the remote control. The screws were badly corroded, so it was a long and painful process. The internal parts are covered in a sticky substance that prevents the keys from making contact, so it can't work properly.

I understand that the sticky substance is a particular type of fungus, but it could also be coffee grounds or some drink that has fallen on the keys.

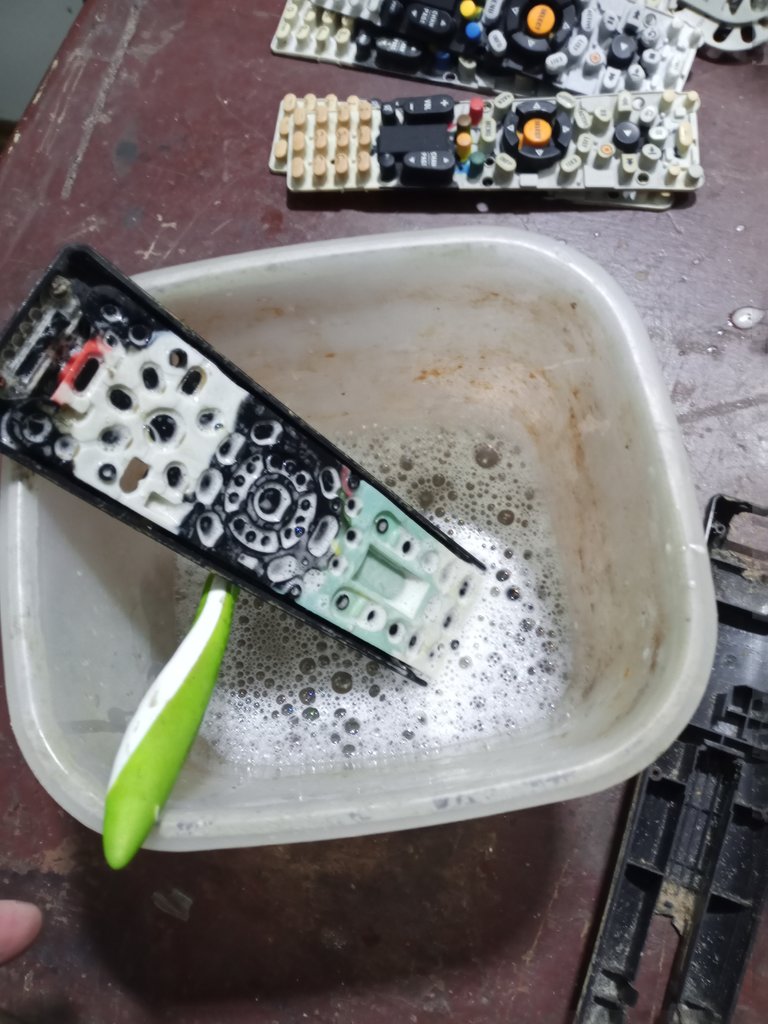

The recipe for curing the keyboard problem is simple: water, soap, and a good brush.

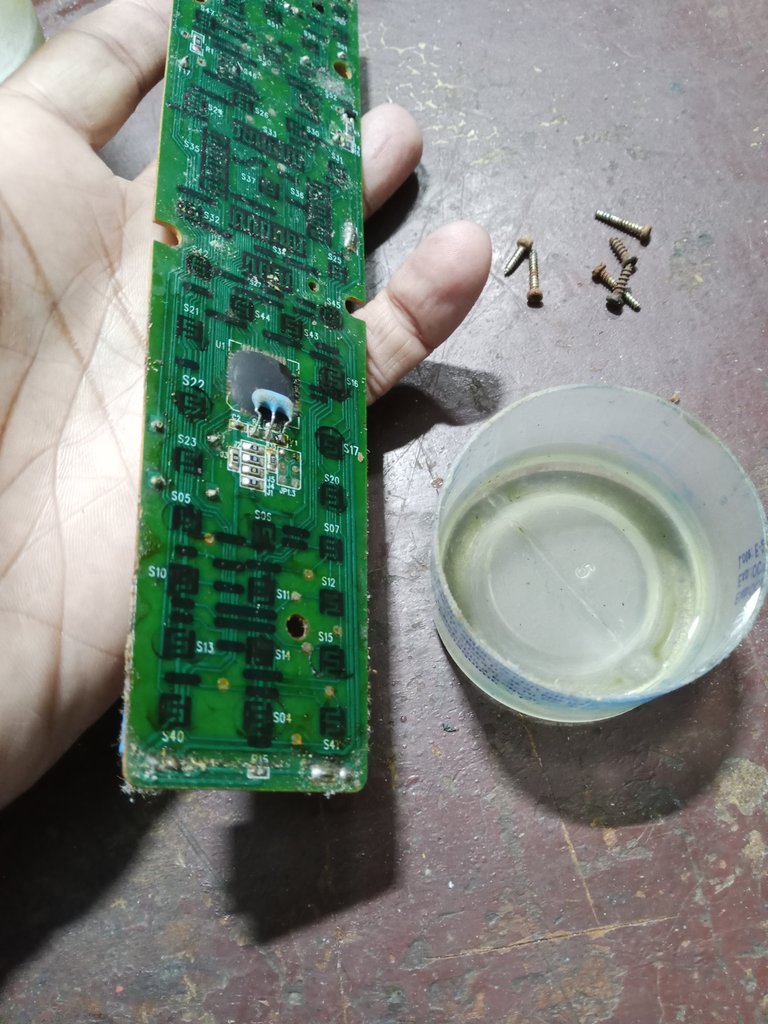

In the case of the electronic board, we can use alcohol or another solvent. I used paint thinner to remove the sticky substance so the keys on the keypad could work properly.

While I was cleaning the electronic board, I discovered that the electrolytic capacitor on the back of the circuit had corroded, and one of the terminals had come loose.

Ideally, the boards would always be the same and the components would always be interchangeable, meaning a damaged board could be used as a spare.

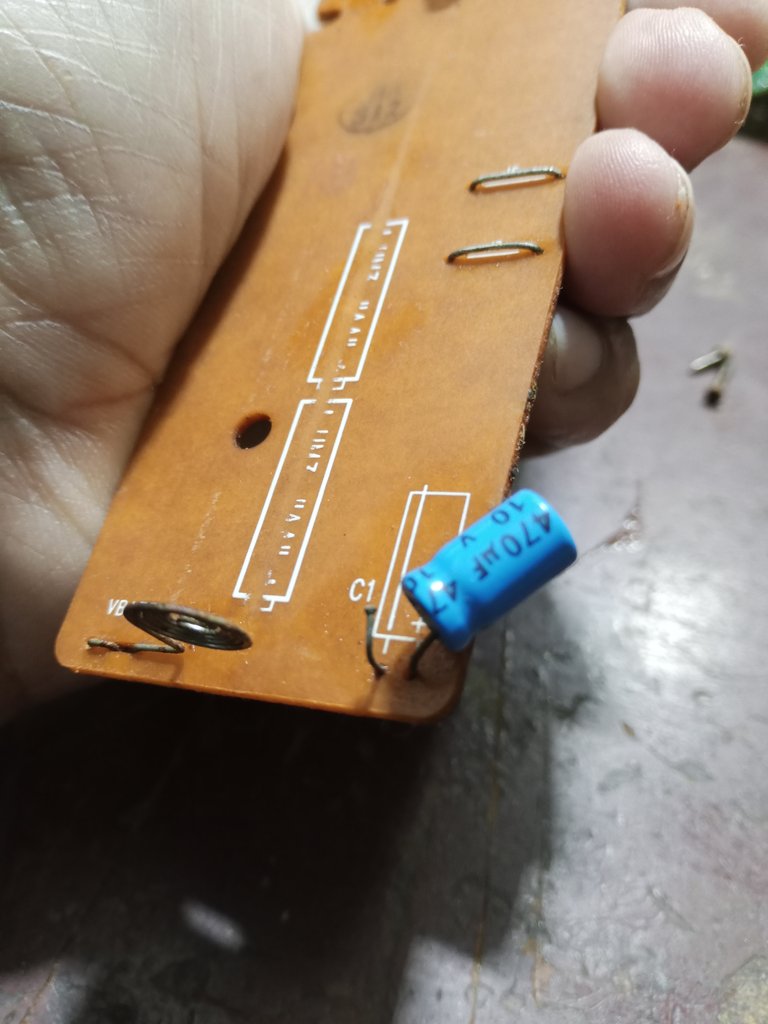

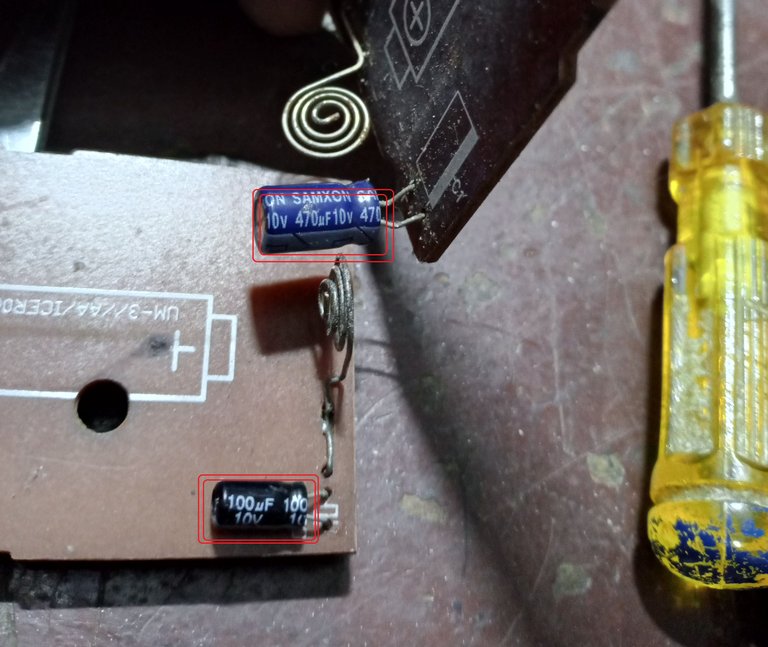

But in reality, there are always exceptional cases, as in these two boards I'm showing: most commonly, if it has an electrolytic capacitor, it's 470 uf per 10 volts, but I've found electronic boards with 100 uf per 10 volts capacitors.

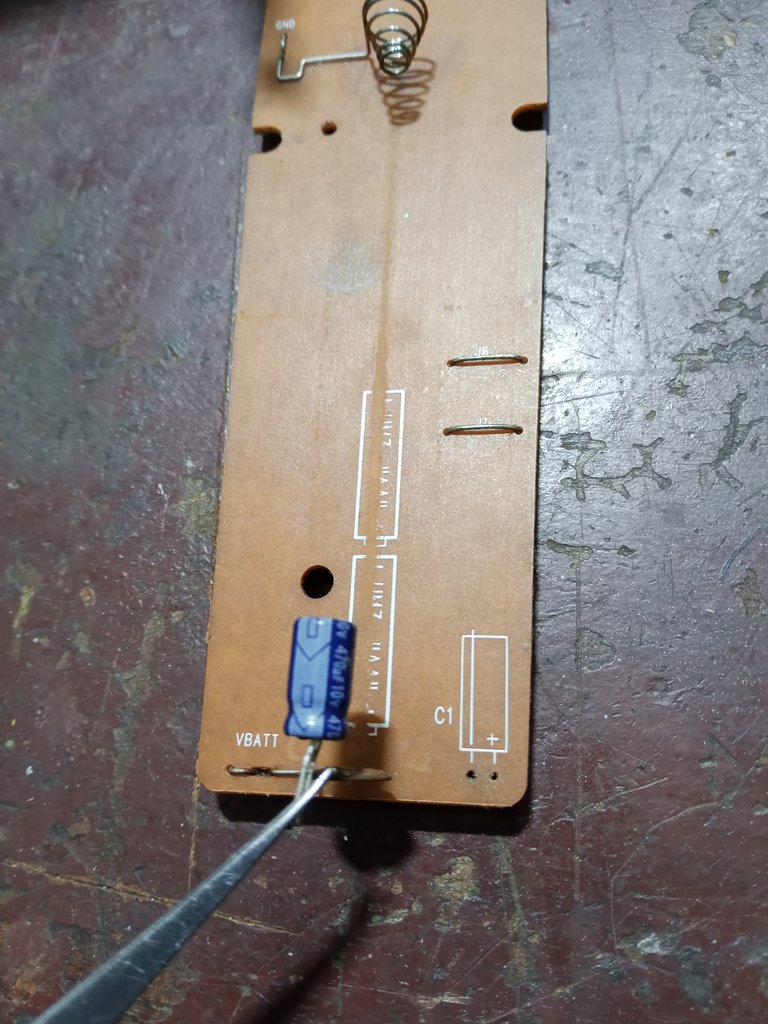

Replace the damaged capacitor, respecting the polarity markings. This polarity can vary between different electronic boards.

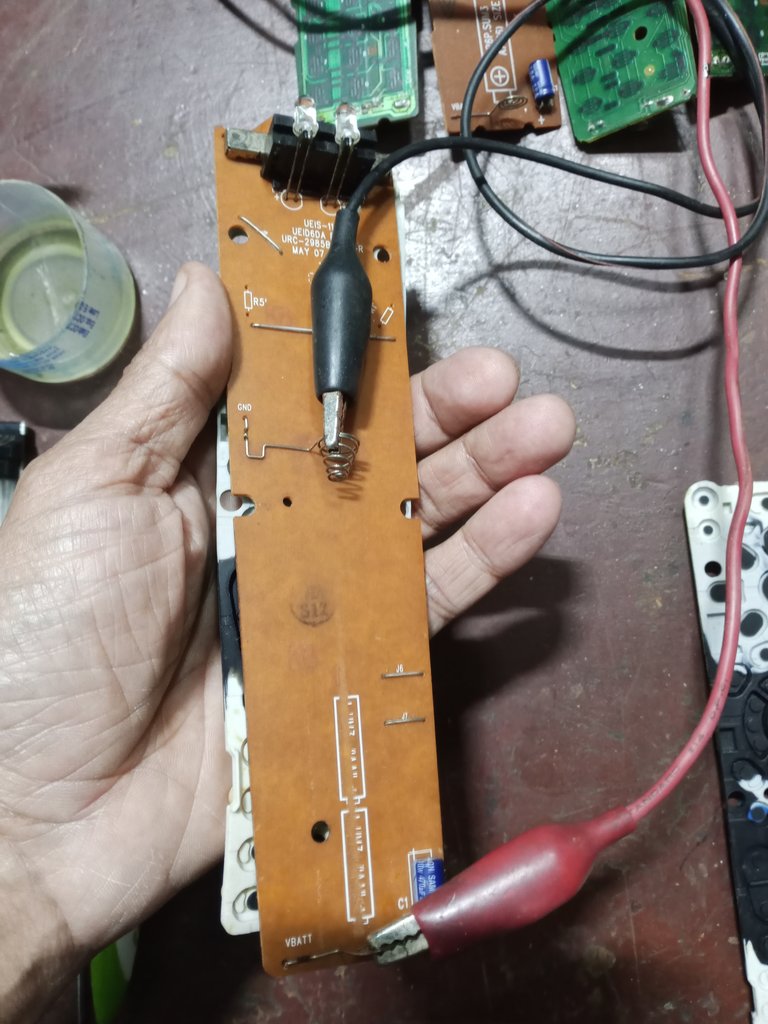

On this electronic board, the negative pole of the electrolytic capacitor faces the positive terminal of the battery. I have several boards where the positive pole of the capacitor faces the battery terminal.

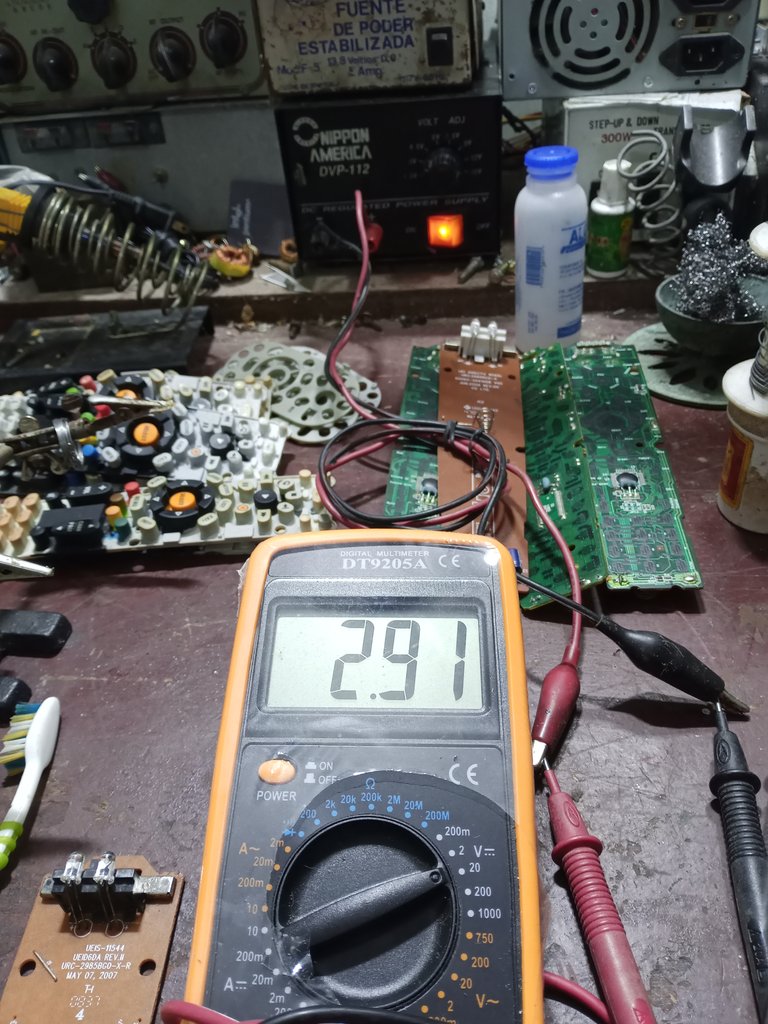

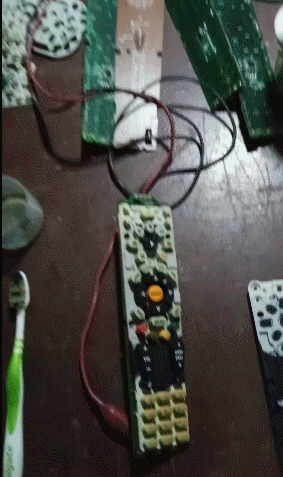

To test the circuit board's operation, I use an adjustable voltage DC power supply.

I've had problems with faulty batteries in previous projects. Using an adjustable power supply makes testing more reliable.

As always, the voltage must be connected respecting the positive and negative polarity of the circuit board.

This time, the repair was simple. In the end, I replaced the keyboard because the original one was missing a key and the letters were badly damaged. I replaced the damaged electrolytic capacitor and cleaned the electronic circuit board.

It's very rare that a remote control is beyond repair, but it can happen, such as when one or more copper leads on the circuit board are corroded, or when the remote control's microchip is damaged, which is extremely rare, but I have two boards with this fault. These are rare cases that can occur.

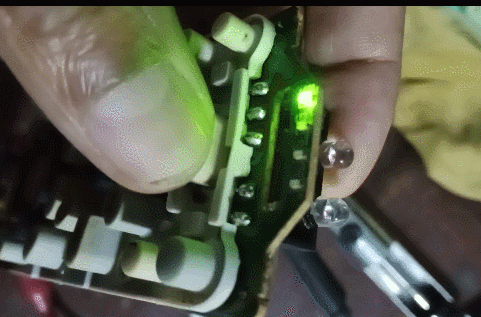

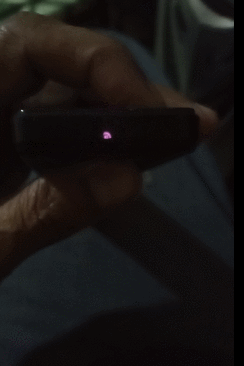

The easiest way to test that a remote control is working is with the help of your phone's camera, or with a digital camera. The eye can't see the LED working, but the camera can.

A very rare case of remote control failure is that either the LED or the emitter LEDs are damaged, and the circuit board is working perfectly. I've had a couple of cases with this failure, and in the end I was able to repair it, but it took me more time.

Thank you very much for stopping by and reading.
Have a great week.
Peace.

Another neighbor's cat has moved into our house. I'd better try to return it. It's very friendly in some ways, but I can't take good care of so many cats.

---

---

• I used Google Translate for the English language.
• I used TextStudio for the Spanish header.
• I used NightCafe to create the electronic workshop layout.
• Unless otherwise noted, the images are screenshots of my workshop work.



---

---

---

Saludos a mi querida comunidad de Hive DIY, espero que estén en la mejor situación en que puedan estar en este momento de la vida.

He visto muy buenas publicaciones esta semana y estoy seguro de que seguiré viendo muy buenos trabajos en los próximos días.

En esta ocasión les comparto la restauración de un control remoto de DirecTv de un vecino bastante mayor.

Por suerte, en el transcurso de los años he acumulado repuestos de multitud de artefactos, así que tengo material de sobra para hacer una restauración decente.

Desarme el control remoto, los tornillos estaban muy corroídos por lo que fue un proceso largo y penoso, las partes internas están cubiertas por una sustancia pegajosa que no permite que las teclas puedan hacer contacto, así no puede funcionar correctamente.

Tengo entendido que la sustancia pegajosa, es una especie de hongo particular, pero también pueden ser restos de café o alguna bebida, que hayan caído encima de las teclas.

La receta para curar el mal del teclado es simple, sencillamente: agua, jabón y un buen cepillo.

Para el caso de la tarjeta electrónica, podemos usar alcohol, u otro solvente, yo use solvente de pintura thinner, para remover la sustancia pegajosa y que pudiesen funcionar los botones en el teclado correctamente.

Mientras trabajaba en la limpieza de la placa electrónica, encontré, en la parte posterior, que el capacitor electrolítico del circuito se había corroído y uno de los terminales se había desprendido.

Lo ideal sería que las placas fuesen siempre iguales y que los componentes sean siempre intercambiables, es decir, que se pueda usar una placa dañada como repuesto.

Pero en la realidad es que siempre hay casos excepcionales, como en estas dos tarjetas que muestro: lo más común es que si tiene un capacitor electrolítico, este sea de 470 uf por 10 volts, pero he encontrado placas electrónicas con capacitores de 100 uf por 10 volts.

Cambie el capacitor dañado, respetando las marcas de la polaridad, y lo particular es que esta posición de la polaridad puede variar entre diferentes placas electrónicas.

En esta placa electrónica, el polo negativo del capacitor electrolítico, está orientado hacia el terminal positivo de la batería, y tengo varias placas en que el polo positivo del capacitor, es el que está orientado hacia el terminal de la batería.

Para probar el buen funcionamiento de la placa de circuitos uso una fuente de poder de voltaje ajustable DC.

Ya una vez en trabajos anteriores, tuve problemas por usar unas pilas defectuosas. Si uso una fuente ajustable puedo hacer las pruebas con más seguridad.

Como siempre, hay que conectar el voltaje respetando la polaridad, positiva y negativa de la placa de circuitos.

En esta ocasión la reparación fue sencilla, al final le cambie el teclado porque al teclado original le faltaba una tecla y estaban muy deterioradas las letras, cambie el capacitor electrolítico dañado y le hice limpieza a la placa de circuitos electrónicos.

Son muy pocas las veces en que un control remoto no tiene reparación, pero es algo que puede pasar, como cuando una o más pistas de cobre de la placa de circuitos están corroídas, o cuando el microchip del control remoto está dañado, que es extremadamente raro, pero tengo dos placas con esa falla, son casos que pueden encontrarse.

La forma más fácil para probar que un control remoto esté funcionando, es con la ayuda de la cámara del teléfono, o con la ayuda de una cámara digital, el ojo no puede percibir el funcionamiento del led, pero la cámara sí.

Un caso muy raro de falla de un control remoto, es que sea que el led o los leds emisores estén dañados y que la placa de circuitos funcione perfectamente, tuve un par de casos con esa falla, y al final pude hacer la reparación, pero me llevo más tiempo de trabajo.

Muchas gracias por pasar y leerme.
Que tengan una excelente semana.
Paz.

El gato de otro vecino se ha mudado a casa, es mejor que trate de devolverlo, de alguna manera es muy simpático, pero no puedo cuidar bien de tantos mininos.

---

---

• He usado el traductor de Google para el idioma inglés.
• Use el programa de TextStudio para el encabezado en español.
• Use NightCafe para crear la imagen del diseño de taller electrónico.
• Las imágenes a menos que lo indique son capturas de mi trabajo en el taller.

---
