Recycling power strips [Eng+Spa]

Greetings to the Hive DIY community. I hope you had a great, creative, and productive week. This time, I'd like to share a small, simple project I was doing to recycle some power strips. In my country, these electrical extension cords are colloquially known as power strips.

I'll share a short section in a future post to explain how to repair and connect the three-pin switches with indicator lights commonly used in these power strips.

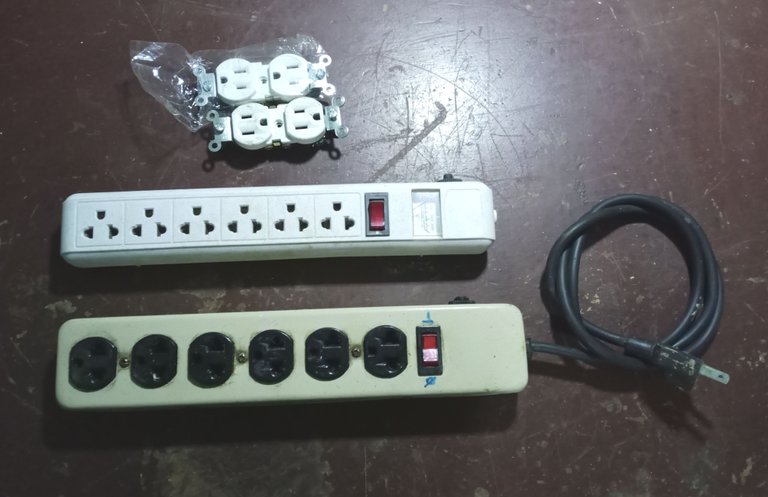

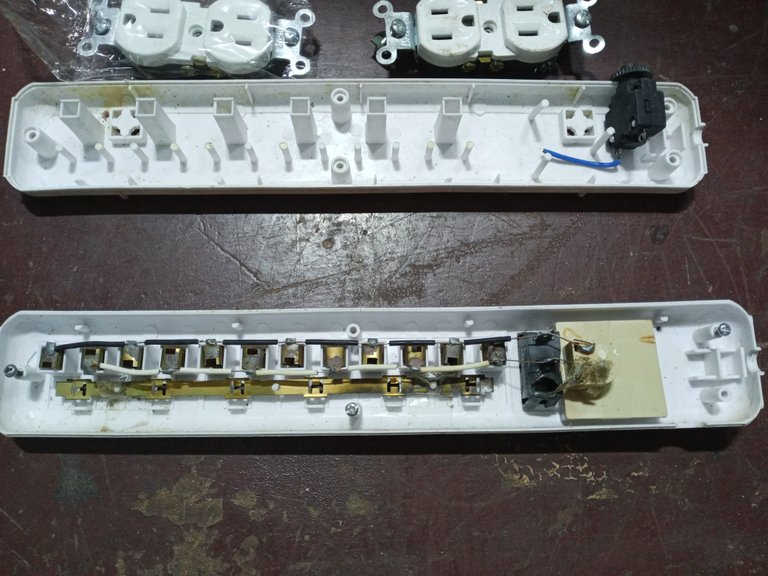

I originally wanted to recycle the white power strip that held the voltmeter, but when I took it apart to check it, I saw that the material used to make the connections is very flimsy, so if I repaired it after a short time of use, the plug connections would become deformed.

And when an electrical connection of any kind isn't strong and becomes loose, it's normal for that connection to overheat and become damaged.

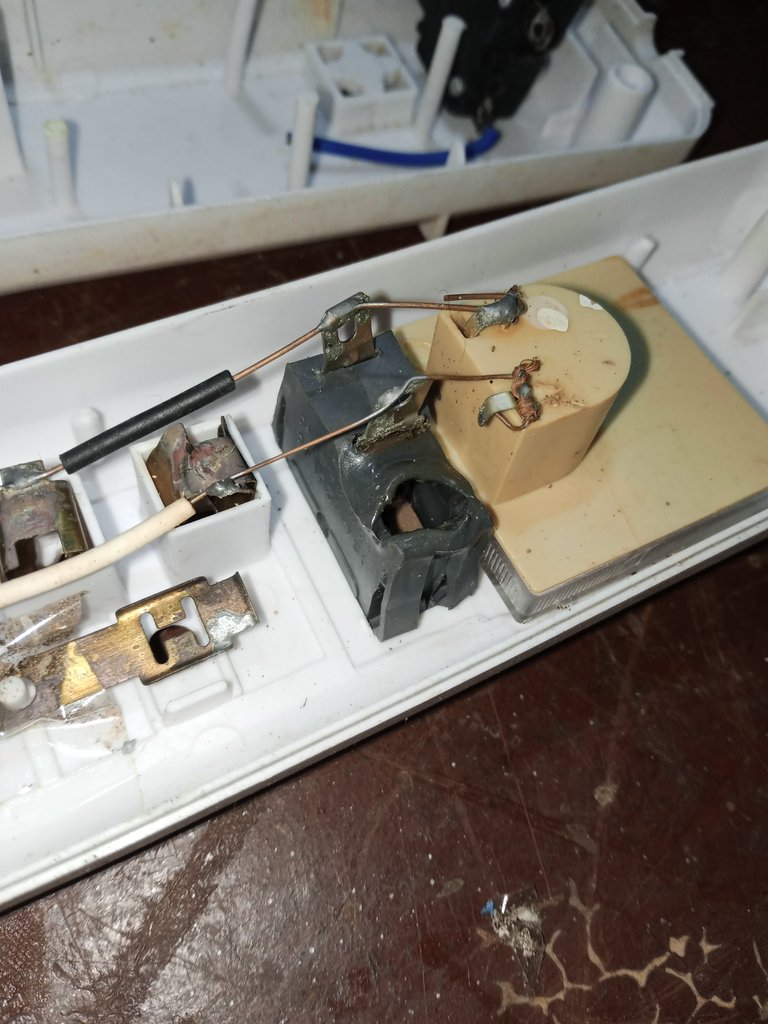

And someone went overboard by plugging a high-power appliance into the power strip, severely damaging the switch. These power strips are for plugging in appliances that draw low power for short periods of time.

It's easy to repair these switches with indicator lights, but this one is already too damaged, even losing one of its three pins and becoming deformed.

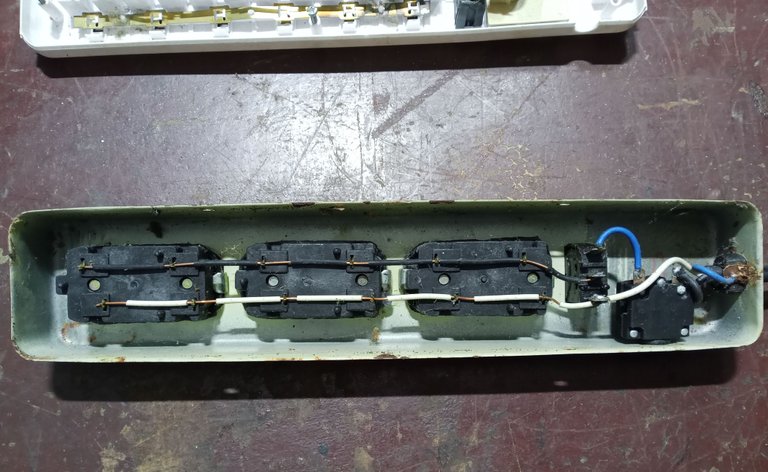

I disassembled the metal power strip. Its main fault was that the plugs didn't make good contact. The connections for the electrical outlets are of very poor quality, and after just a few weeks of use, the plugs on these power strips no longer make contact with the electrical outlets.

The outlets used on these power strips are of extremely low quality. The appliance plugs can't stay plugged in or make a good electrical connection, and they end up disconnecting on their own without any effort.

I prefer to use slightly better quality outlets.

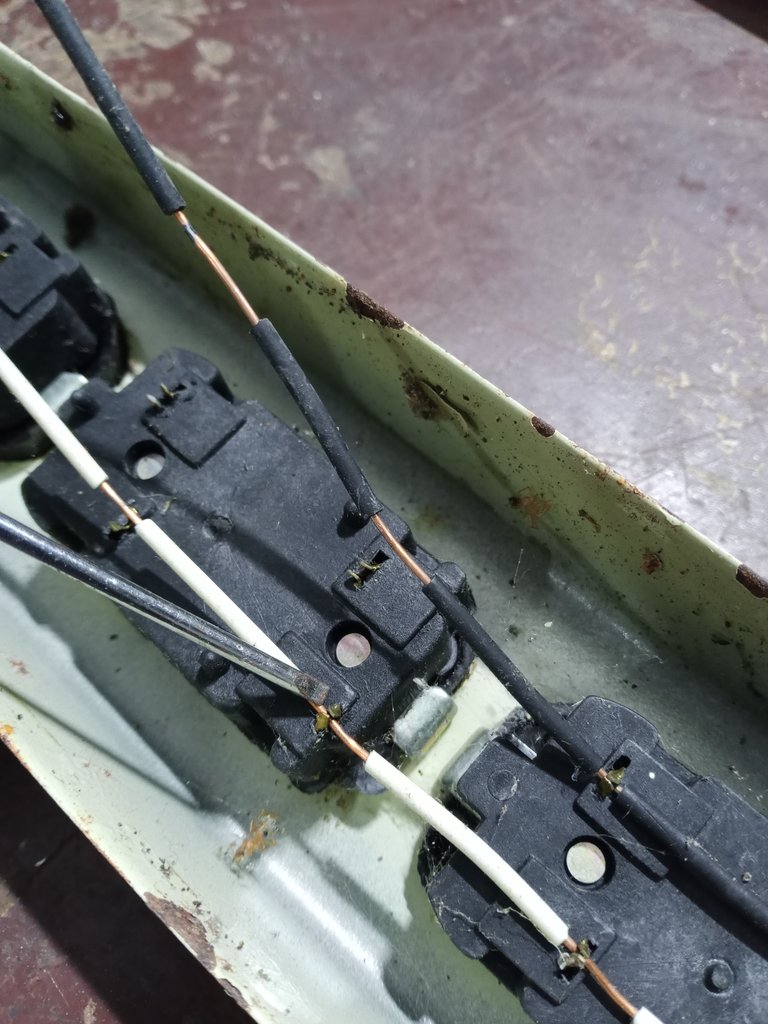

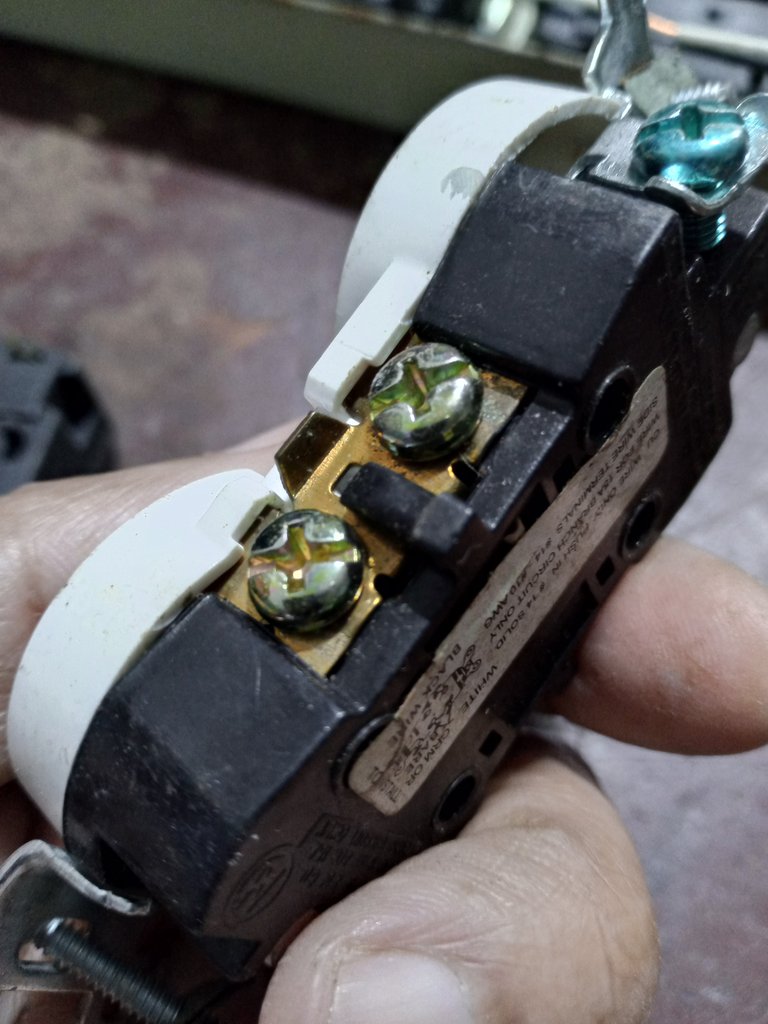

The connections on these outlets are held in place by pressure. I simply separate the pins with a screwdriver, then remove the screw holding the outlet to the outside of the power strip.

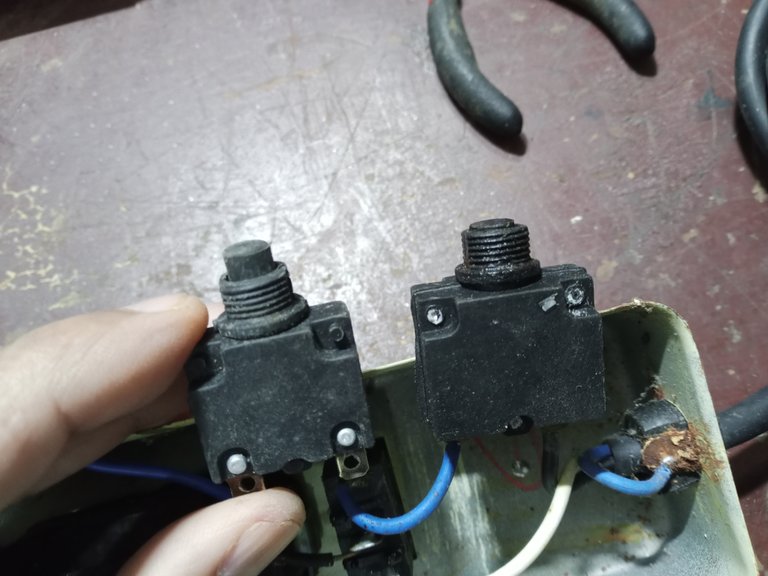

The thermal protector on these power strips often fails if a high-current device is connected to them. I don't usually repair it; if I find it damaged, I replace it.

My firm rule is that the safety devices on any device in any system cannot be removed or modified.

Surge protectors are easy to test; they only have two terminals. When measured with a continuity tester between both pins, the tester should indicate that the contact is closed (if it's the buzzer indicator, you should hear a sound; if it's a numeric indicator, it should show a value very close to or equal to zero).

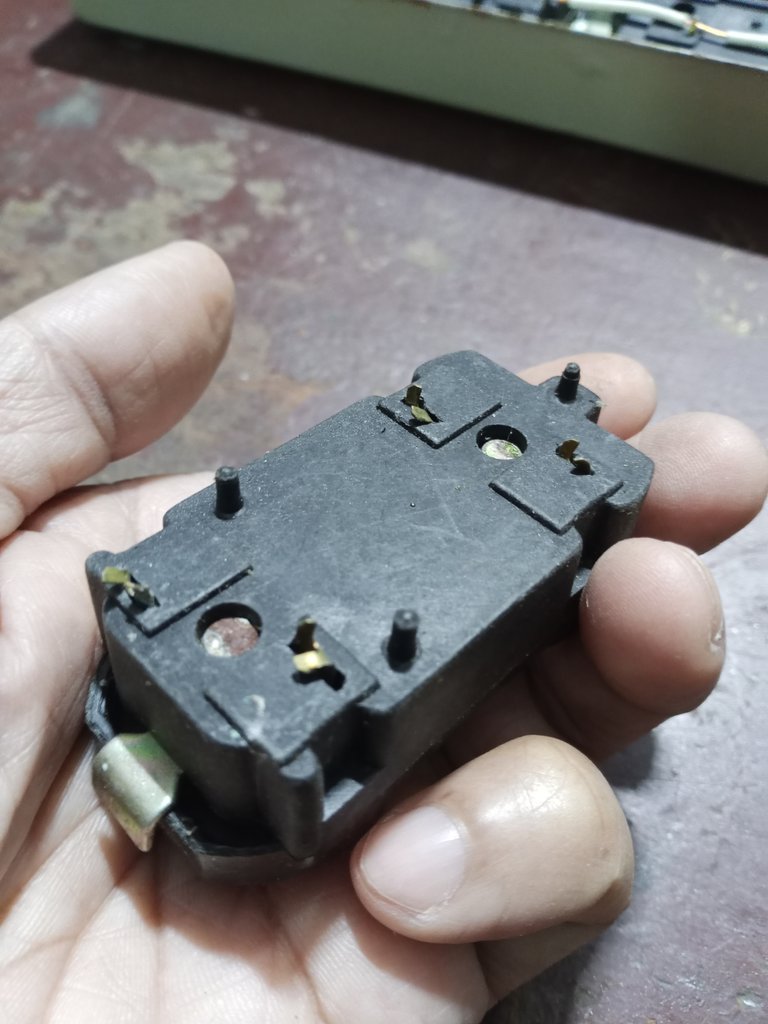

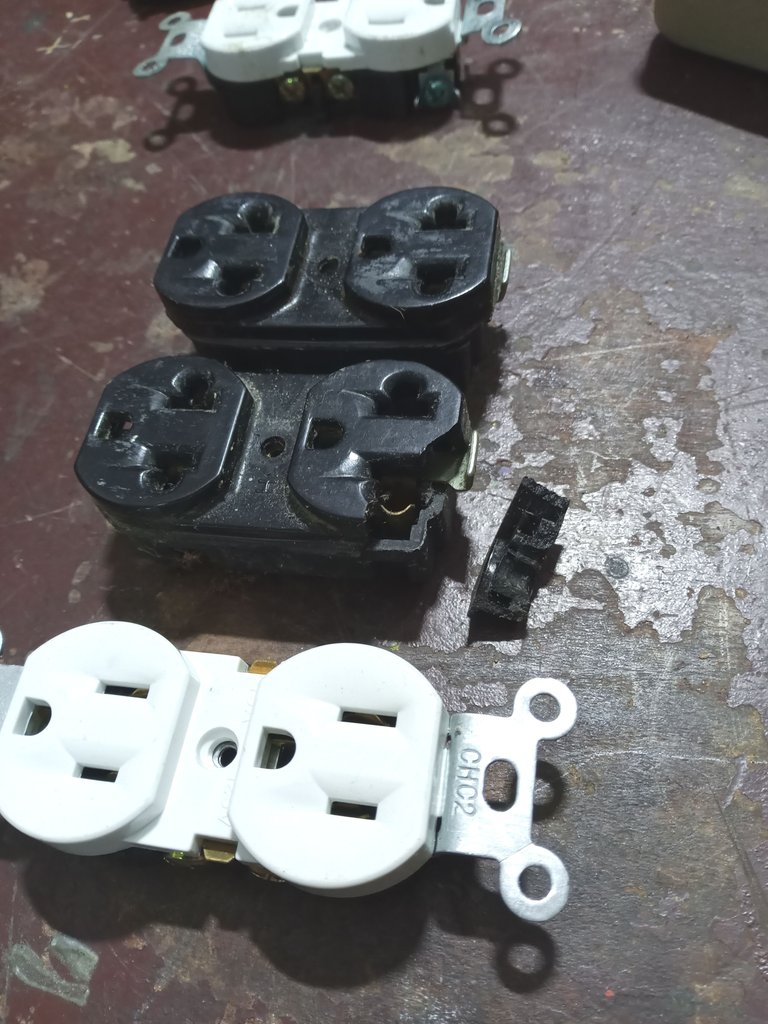

The original plugs, in addition to being internally deformed, were partially broken.

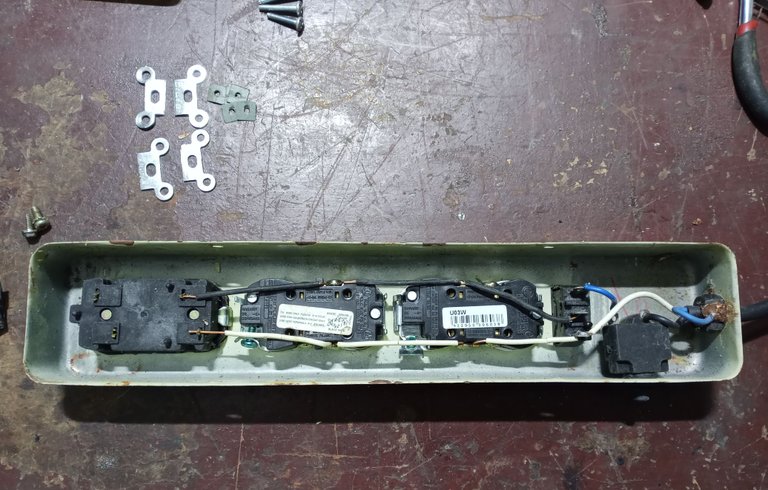

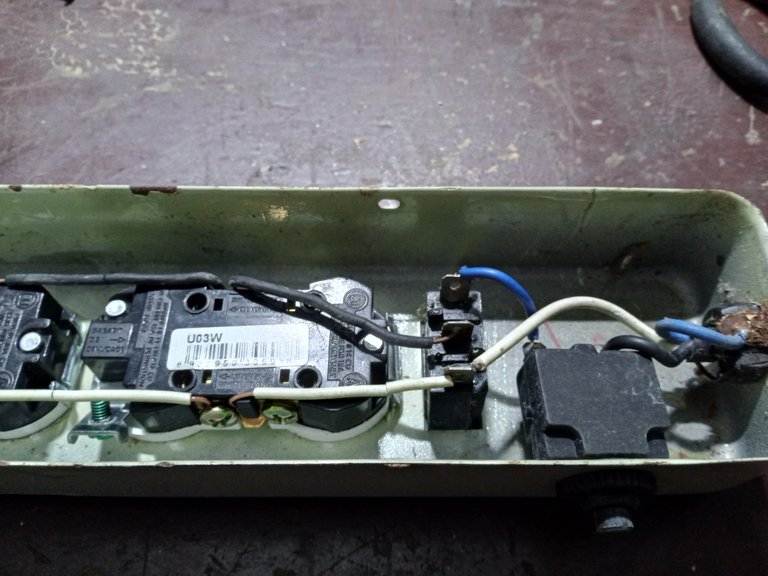

I had to cut the side supports of the outlet so it would fit smoothly into the box. I only used the screw on the front of the outlet to secure it to the metal box. I used the original connection cable.

I only had a couple of outlets so far, which is what I replaced. I still have to replace the third outlet later, but it'll help me use the power strip in the meantime.

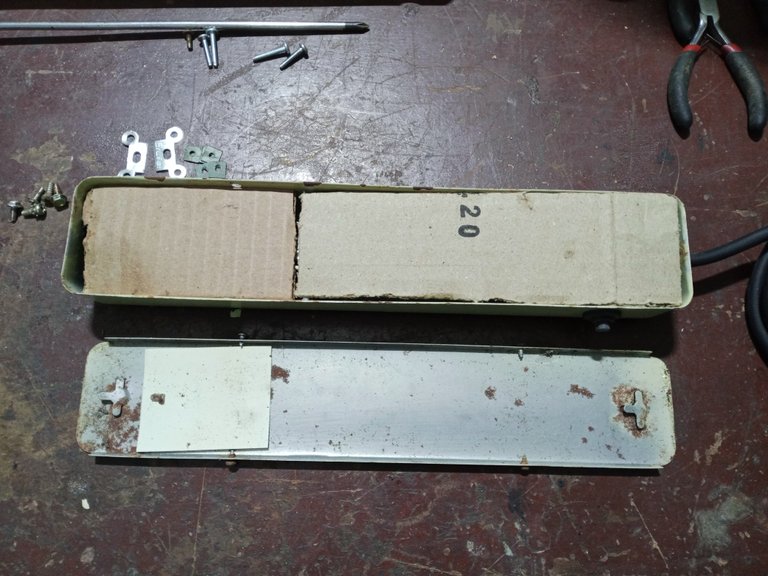

Since the power strip box is metal, I'll be a little more secure by placing a cardboard separator between the outlets and the metal bottom cover.

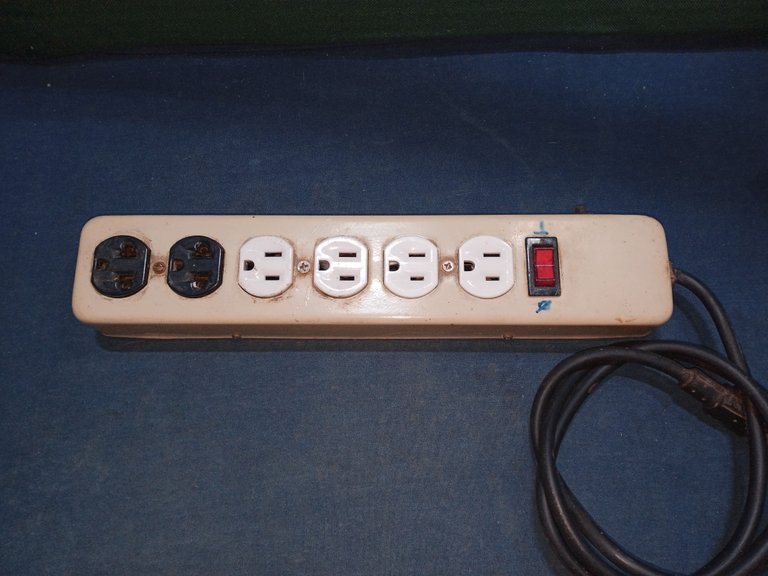

It's a very simple and relatively quick repair that I needed for my kitchen appliances. I hope it lasts a few years without any problems.

I'll add later the topic of how to repair and connect three-pin switches with a pilot light. I wanted to include it in this post, but it's already too long, so it'll be a separate post.

The boss fell asleep; he's too busy supervising.

Thank you so much for stopping by and reading.
Have a great week.
Peace.

---

---

• I used Google Translate for the English language.
• I used TextStudio for the Spanish header.
• Unless otherwise noted, the images are screenshots of my workshop work.



---

---

Saludos a la comunidad de Hive Diy, espero que hayan tenido una buena semana, muy creativa y productiva. En esta ocasión aprovecho para compartir un trabajo pequeño y sencillo que estuve haciendo para reciclar unas tomas múltiples, en mi país, a estas extensiones de conexiones eléctricas, les llamamos coloquialmente con el nombre de regletas.

Hago luego un pequeño aparte en una próxima publicación para explicar como reparar y conectar los interruptores de tres pines con luz piloto indicador, que suelen usarse en estas regletas.

En principio yo quería reciclar la regleta blanca que tenía el voltímetro, pero cuando lo desarme para revisarlo, vi que el material con el que está armado las conexiones es muy endeble, por lo que si lo reparase al poco tiempo de uso las conexiones de los enchufes, se deformarían.

Y cuando una conexión eléctrica de cualquier tipo, no es firme, lo normal es que esa conexión se recaliente y se dañe.

Y alguien se excedió conectando algún electrodoméstico de alto consumo de corriente en la regleta, dañando severamente el interruptor, estas regletas son para conectar aparatos que tengan un consumo de corriente bajo y por poco tiempo.

Es fácil reparar estos interruptores con lámpara piloto indicadora, pero ya este interruptor está demasiado dañado, incluso ha perdido uno de los tres pines y se ha deformado.

Desarme la regleta de caja metálica, su principal falla era que los enchufes no hacían buen contacto, las conexiones para los enchufes eléctricos, son de muy mala calidad y en pocas semanas de uso, los enchufes de estas regletas dejan de hacer conexión con los enchufes de electricidad.

Los tomacorrientes que usan estas regletas son de una calidad demasiado baja, los enchufes de los artefactos no se pueden mantener conectados ni hacen una buena conexión eléctrica, terminan por desconectarse solos sin ningún esfuerzo.

Prefiero usar unos tomacorrientes un poco mejores de calidad.

Las conexiones de estos tomacorrientes, se sostienen en su sitio a presión, solo separo los pines con un destornillador, luego remuevo el tornillo que sostiene el tomacorriente en la parte externa de la regleta.

El protector térmico de estas regletas suele fallar con cierta frecuencia si les conectan algún aparato eléctrico que tenga un consumo de corriente alto, yo no suelo repararlo, si lo encuentro dañado lo cambio.

Tengo como norma inflexible que: los dispositivos de seguridad de cualquier equipo en cualquier sistema, no pueden ser eliminados ni se deben modificar.

Es fácil comprobar los protectores de corriente, solo tienen dos terminales, al medir con un probador de continuidad entre ambos pines, el probador debe indicar que el contacto está cerrado (si es el indicador por timbre debe oírse el sonido, si es un indicador numérico, debe mostrar un valor muy cercano o igual a cero)

Los enchufes originales, además de estar deformados internamente, estaban en parte rotos.

Tuve que cortar los soportes laterales del tomacorriente para que entrara sin problemas en la caja y solo use el tornillo que el tomacorriente tiene en su parte frontal para fijarlo en la caja metálica, aproveche el cable original de conexiones.

De momento solo tenía un par de tomacorrientes, que fue los que cambie, me queda pendiente cambiar el tercer tomacorriente luego, pero me sirve para ir usando la regleta mientras tanto.

Como la caja de la regleta es metálica, estaré un poco más seguro colocando un separador de cartón entre los tomacorrientes y la tapa metálica del fondo.

Es una reparación muy sencilla, y relativamente rápida, que me hacía falta para los aparatos de la cocina, espero que me dure unos cuantos años sin problemas.

Luego agrego el tema de como se reparan y se conectan los interruptores de tres pines con luz piloto, quería incluirlo en esta publicación, pero ya esta publicación quedo como muy larga, así que será una publicación aparte.

El jefe se ha quedado dormido, demasiado trabajo supervisando.

Muchas gracias por pasar un momento y leerme.
Que tengan una excelente semana.
Paz.

---

---

• He usado el traductor de Google para el idioma inglés.
• Use el programa de TextStudio para el encabezado en español.
• Las imágenes a menos que lo indique son capturas de mi trabajo en el taller.

---
