Greetings to the Hive DIY community. I hope you had a great week. I was too busy doing home repairs this past week.
There were a lot of small repairs, so I couldn't possibly write a post about them. Now I'm trying to build the 12-volt charger I needed for the circuit in the previous post, and the backup battery for the modem.
Emergency Battery for Modem
I'm going to modify a PC power supply so it can function as a UPS battery charger, and I'll add a few more connections to turn it into a power supply I can use for other workshop projects in the future.

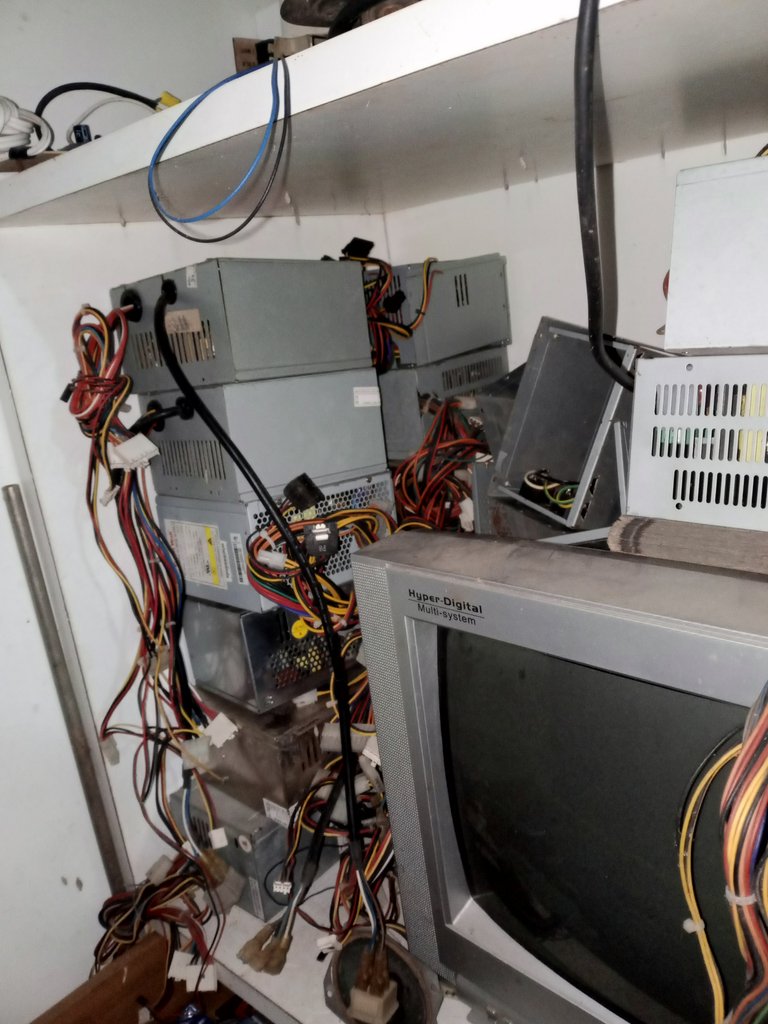

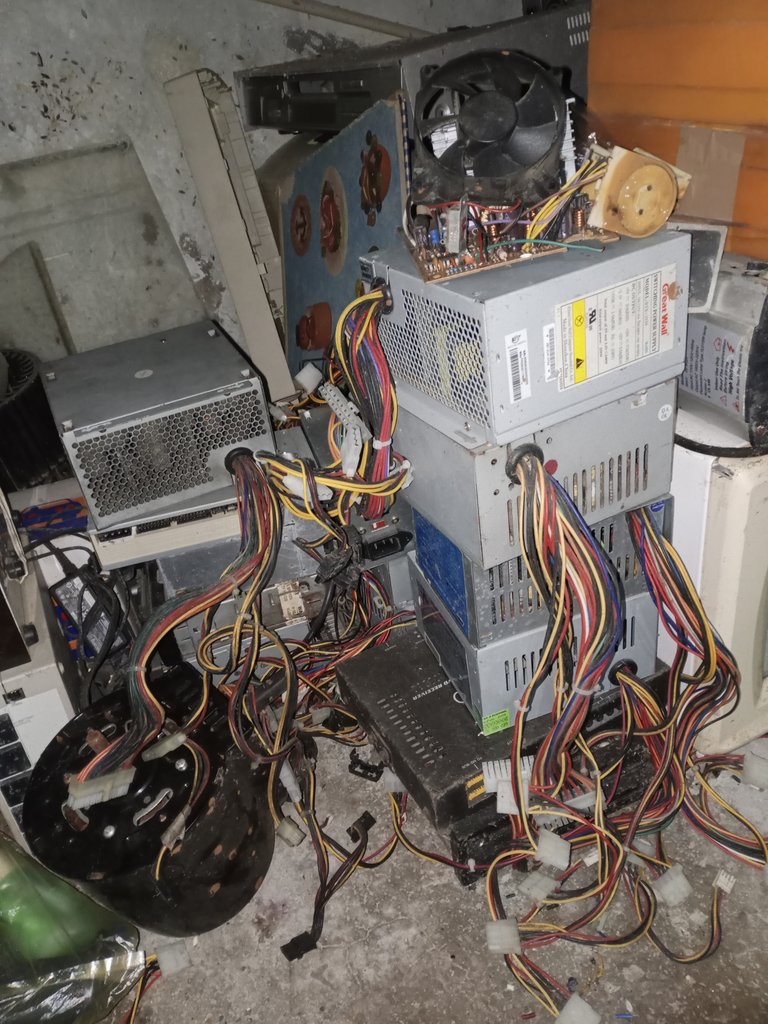

I need to search the junkyard, among the damaged PC power supplies, for a couple of ATX power supplies that are in the best possible condition so I can repair them and, after getting them working, build the charger.

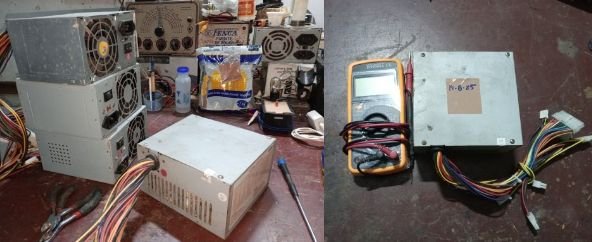

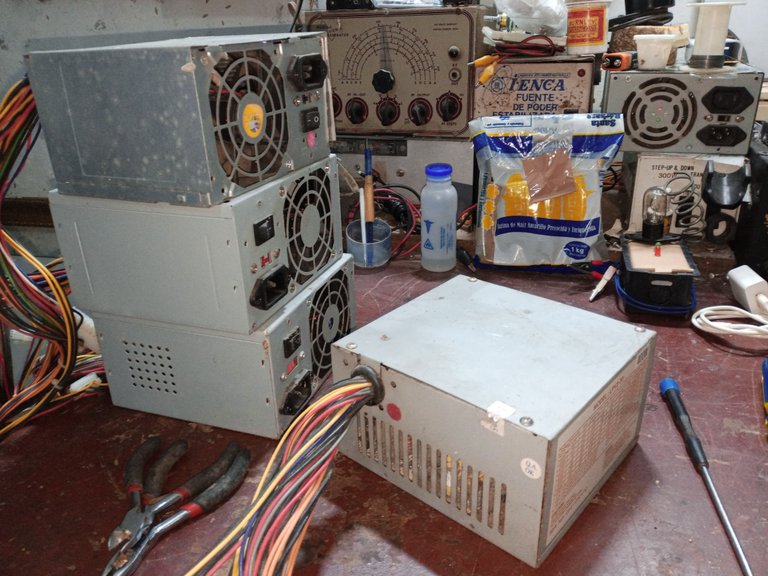

I finally found these four ATX power supplies, which seemed to look the best.
For safety, I always recommend working with a lamp in series, which allows you to avoid a short circuit in the device you're checking.
Lamp series

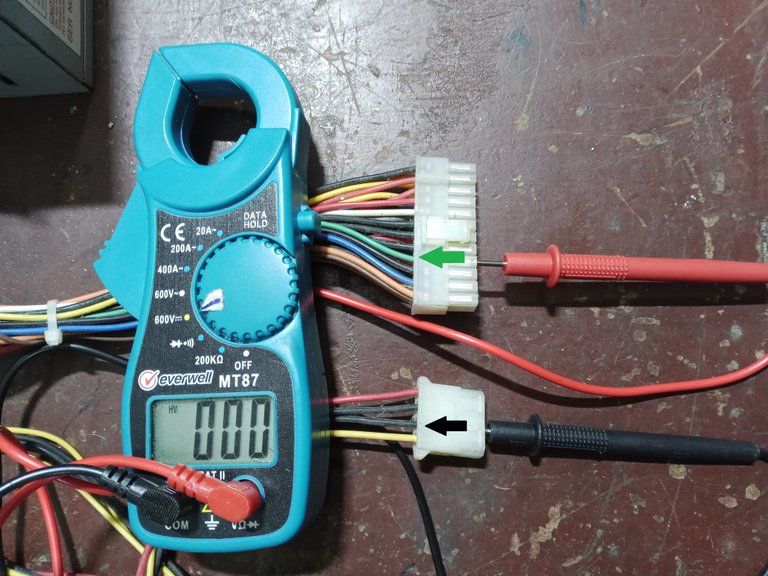

The first measurement I take, after connecting the serial lamp to the 110-volt input of the ATX power supply, is the DC voltage between the green wire of the main connector and a black wire from the power supply. This is the standby voltage of 5 volts.
If the 5 volts from the green wire are present, which is the power supply's standby voltage, I know that half of the power supply may be fine. All the black wires are a common connection to the negative. I use whichever one is most comfortable for me.

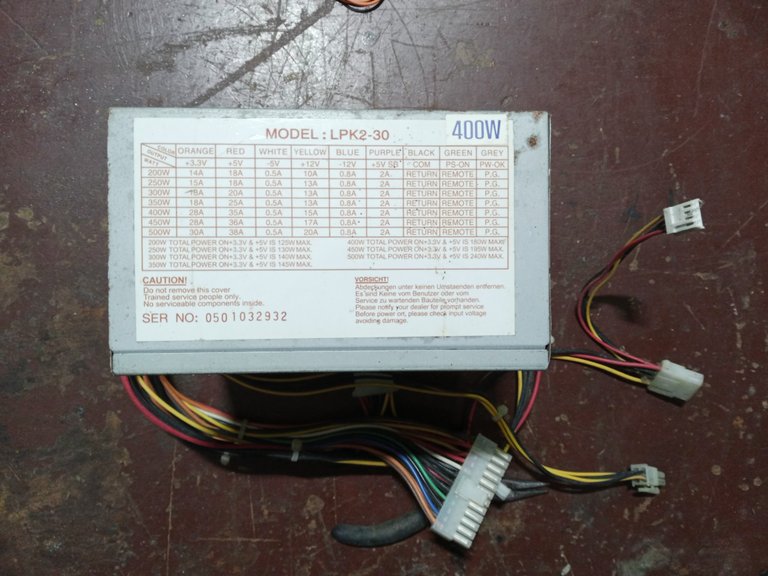

Two of the power supplies were dead. Of the remaining two, the best was this old 400W power supply.

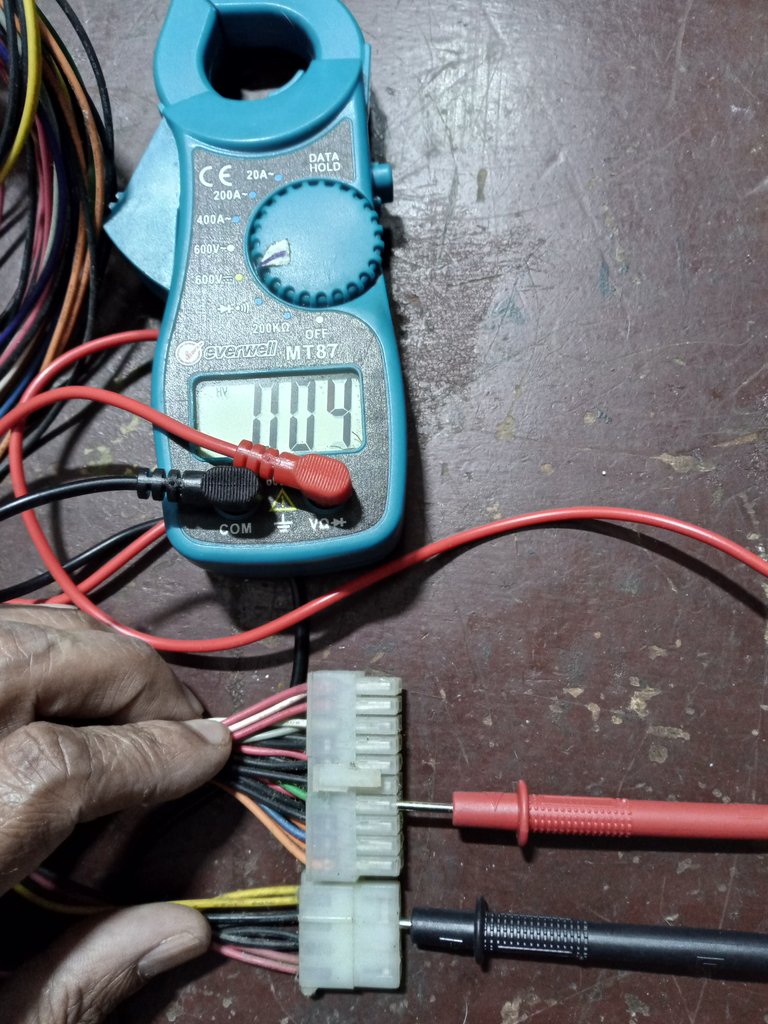

I need to work with a more precise tester. This tester is for electrical service; it won't give me a very good reading when measuring small electronics.

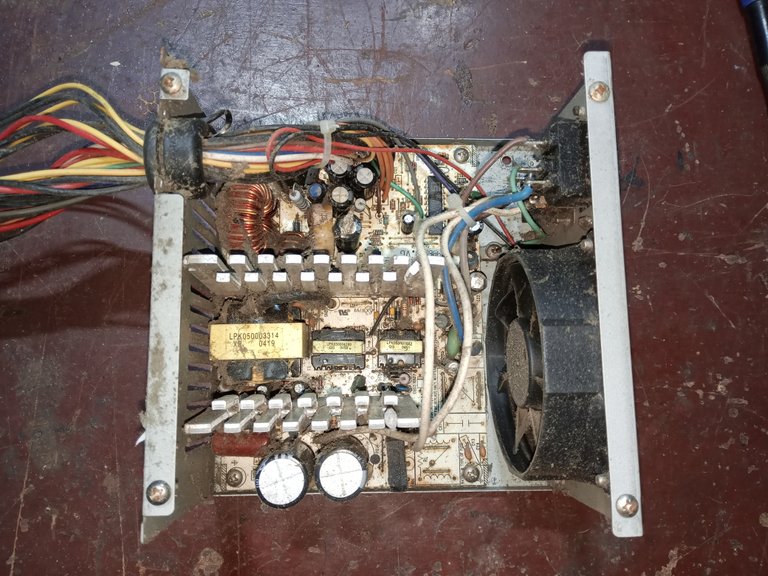

Disconnect the 110 volts from the test light and disassemble the PC power supply case. For maintenance, it's noticeable its age of disuse.

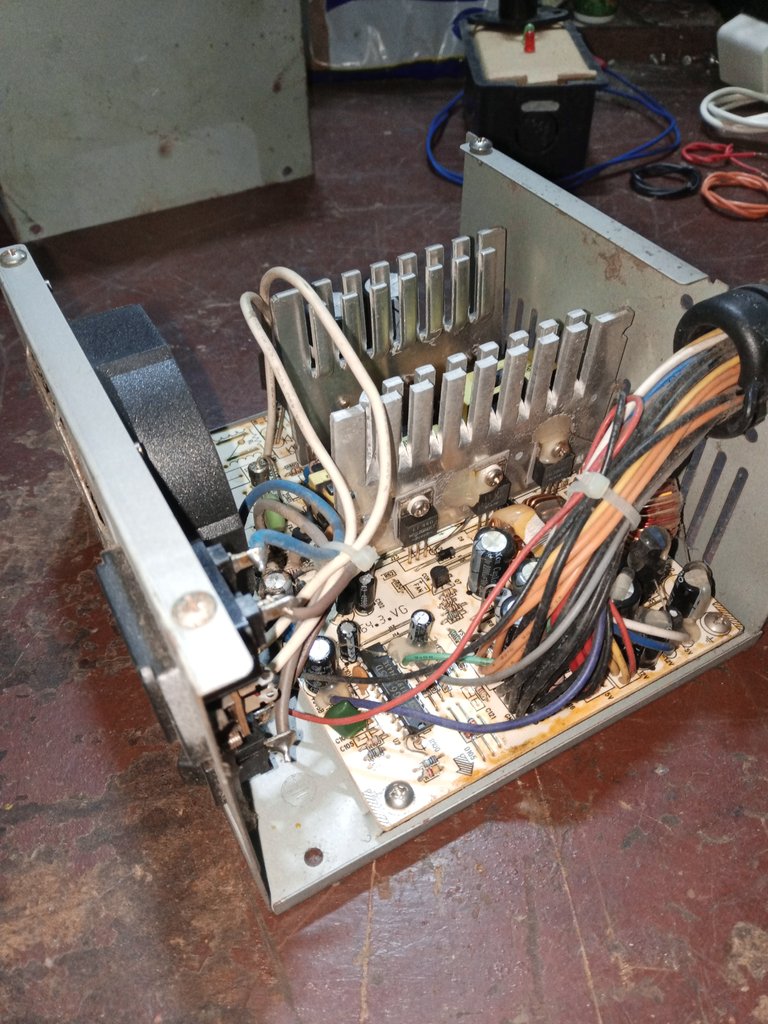

A little more decent, after the initial cleaning, we can start checking properly.

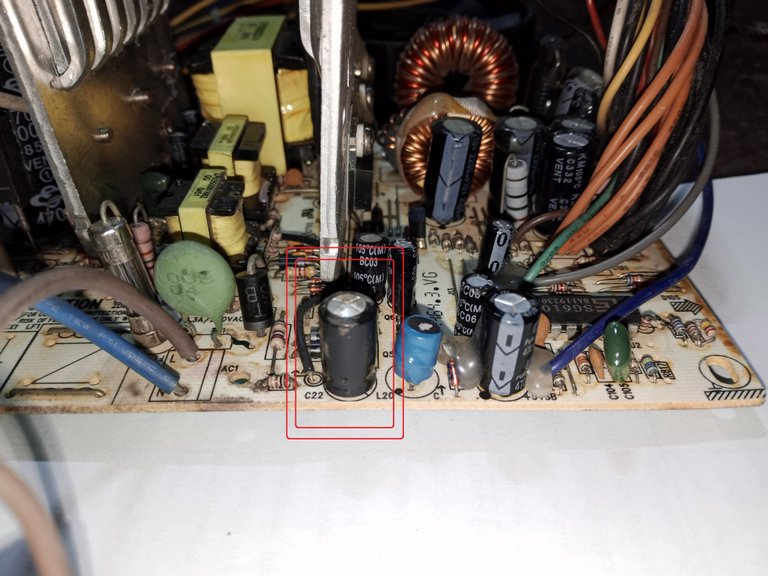

After desoldering the wires and disassembling the circuit board, at first glance I find a damaged component, a swollen electrolytic capacitor. If you compare it with the other capacitors, it's obvious that something is wrong.

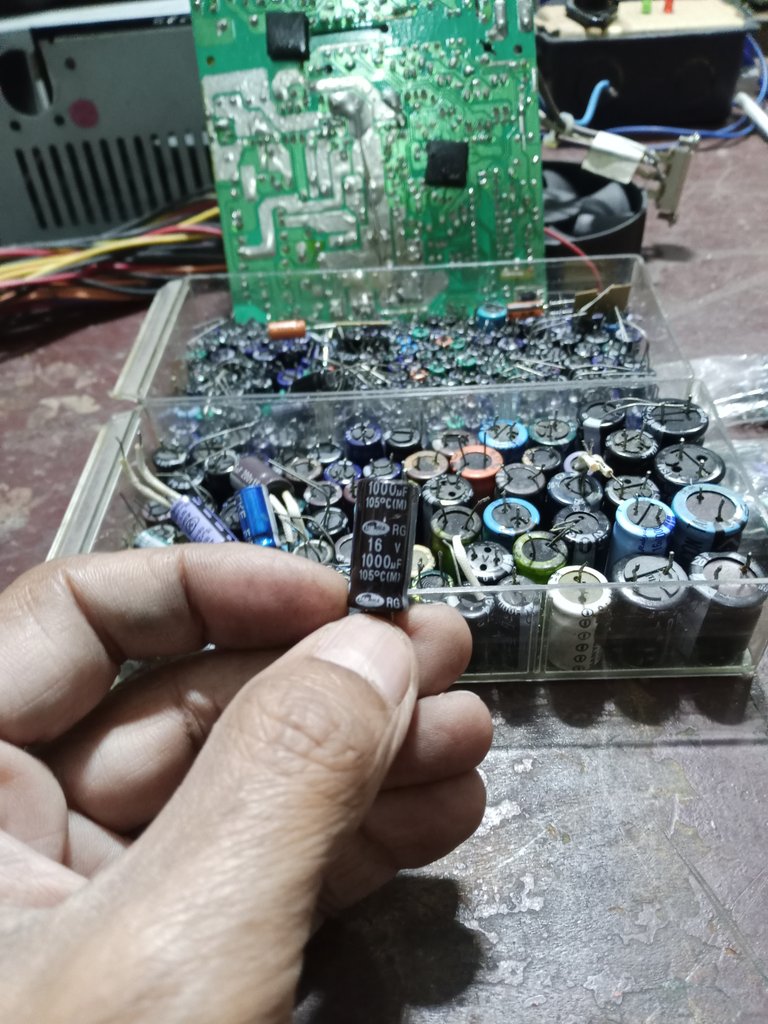

It's a 1000uF capacitor at 10 volts. I have a 1000uF capacitor at 16 volts in my component storage. The voltage is a little higher, but it'll still work.
I still have to measure the rest of the components, so I need to discharge the circuit board of any traces of electricity, which could damage my tester or cause an electric shock.

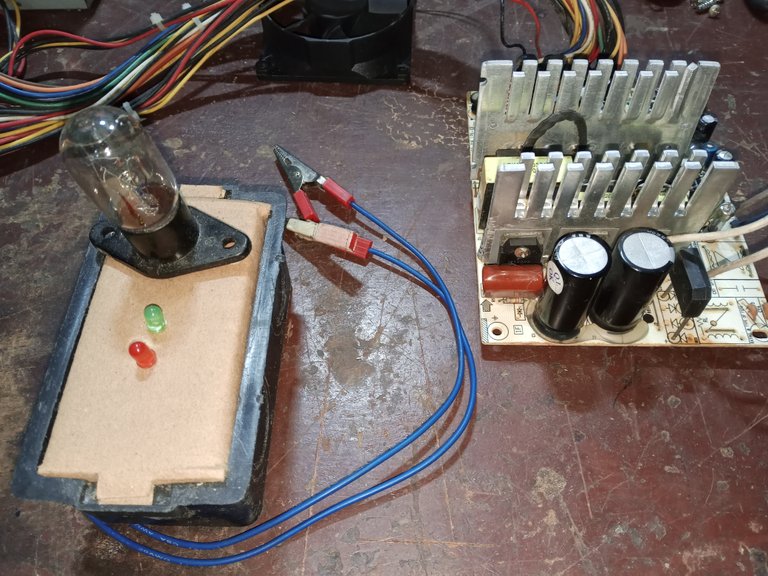

For this, I use a discharger I made with a 110-volt light bulb from a recycled microwave.

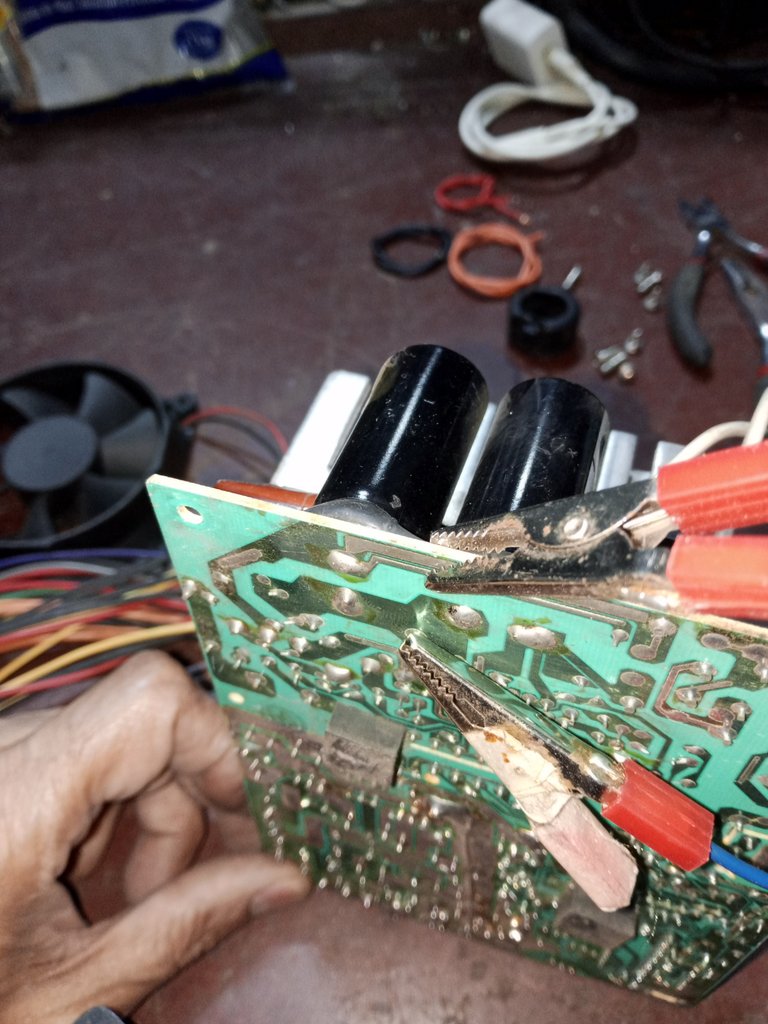

I only connect the capacitors to the input voltage terminals, and then I connect them to the output voltage terminals.

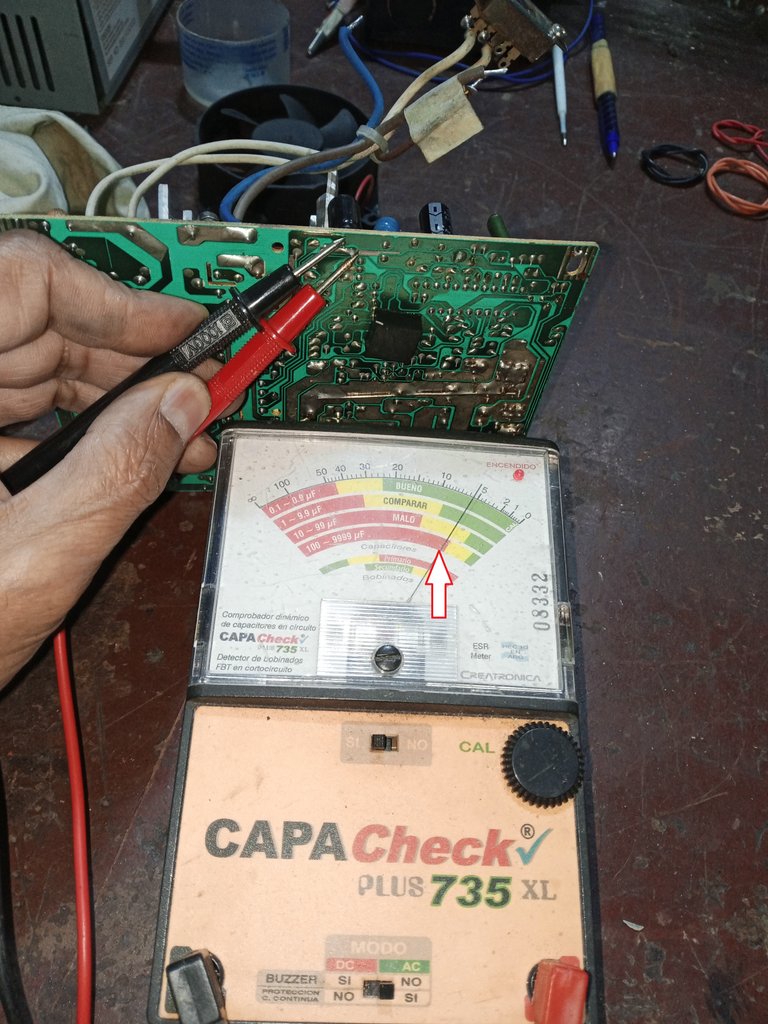

I use an ESR capacitor tester to measure all the capacitors without having to disassemble them, which saves me a lot of time.
The scale on this model is easy to understand:
- Good (green) * Check (yellow) * Replace now (red)
The swollen 1000uF capacitor corresponds to the fourth scale down on the meter, the scale from 100uF to 999uF.
I only found this one damaged capacitor on the entire circuit board. I went over some solder joints and finished cleaning the circuit board with solvent.

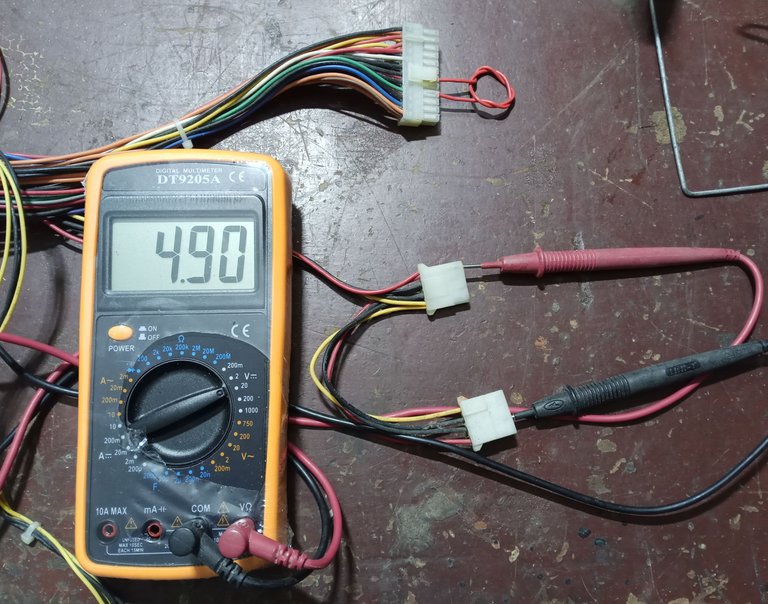

I assembled it for testing and gave it the power-up command. To give the power-up command on these ATX power supplies, use a piece of red wire to connect the green wire of the main connector to one of the black wires.

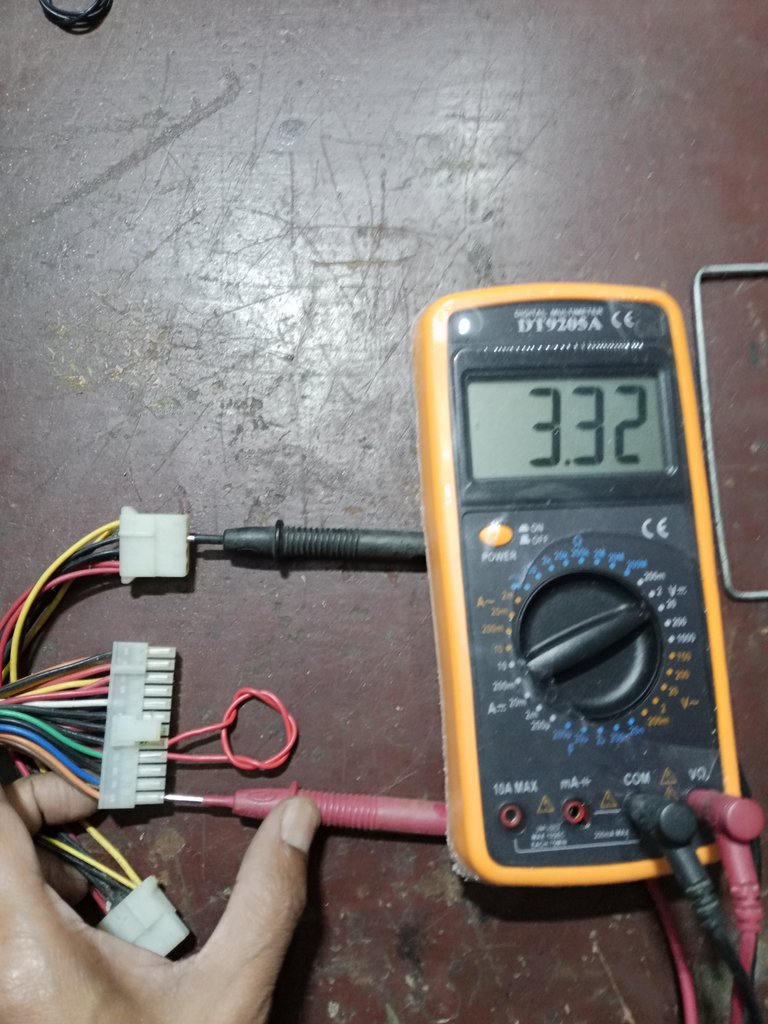

The voltages were fine.

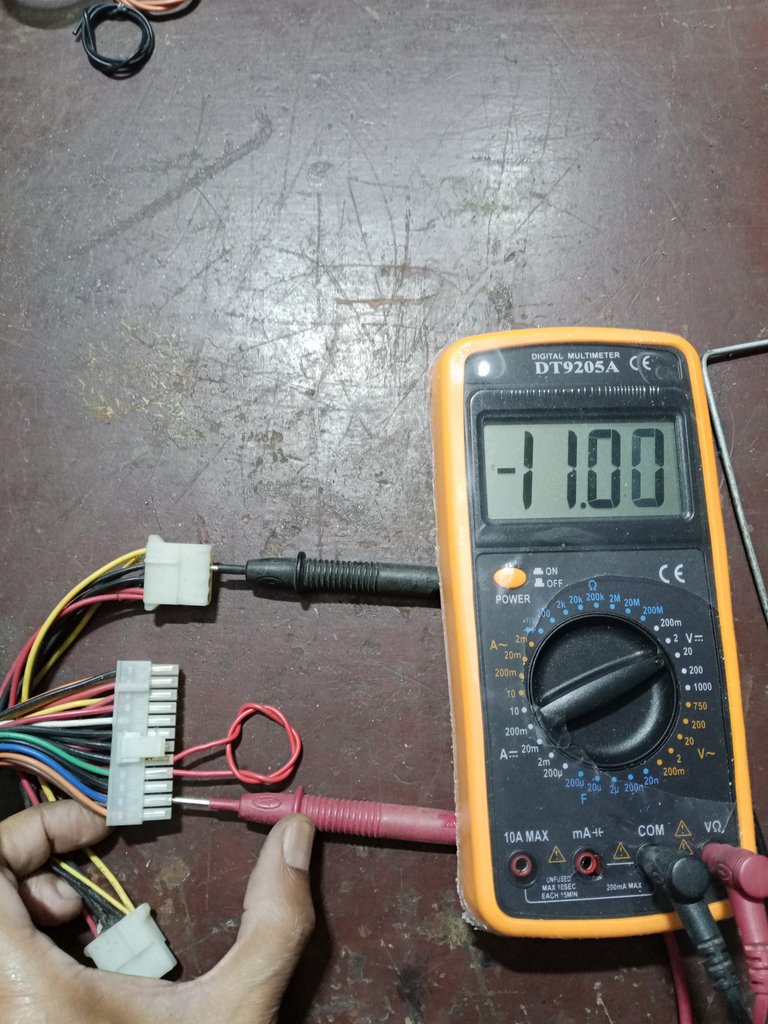

I tried all the voltages, but I don't want to make this post too long by including them all.
I've already repaired one of the two power supplies I need. It's sad that this power supply was thrown away because of a single damaged capacitor.
But it will soon have a new and very interesting life.
We'll continue in the next post. I still need to repair the other ATX power supply and build the UPS battery charger.
Thank you very much for stopping by and reading.
Have a great week.
Peace.
- I used Google Translate for the English language.
- I used TextStudio for the Spanish header.
- I used NightCafe to create the electronic workshop layout image.
- The images, unless otherwise noted, are screenshots of my work in the workshop.
