Phantom faults in electronic equipment [Eng+Spa]

Greetings to the Hive DIY community. I hope you're all well and filled with great ideas. Taking advantage of the fact that I've had few power outages these days and that my arm has been able to function fairly well, I'm completing the repair of the second ATX power supply that I'll use to make the 12-volt UPS battery charger.

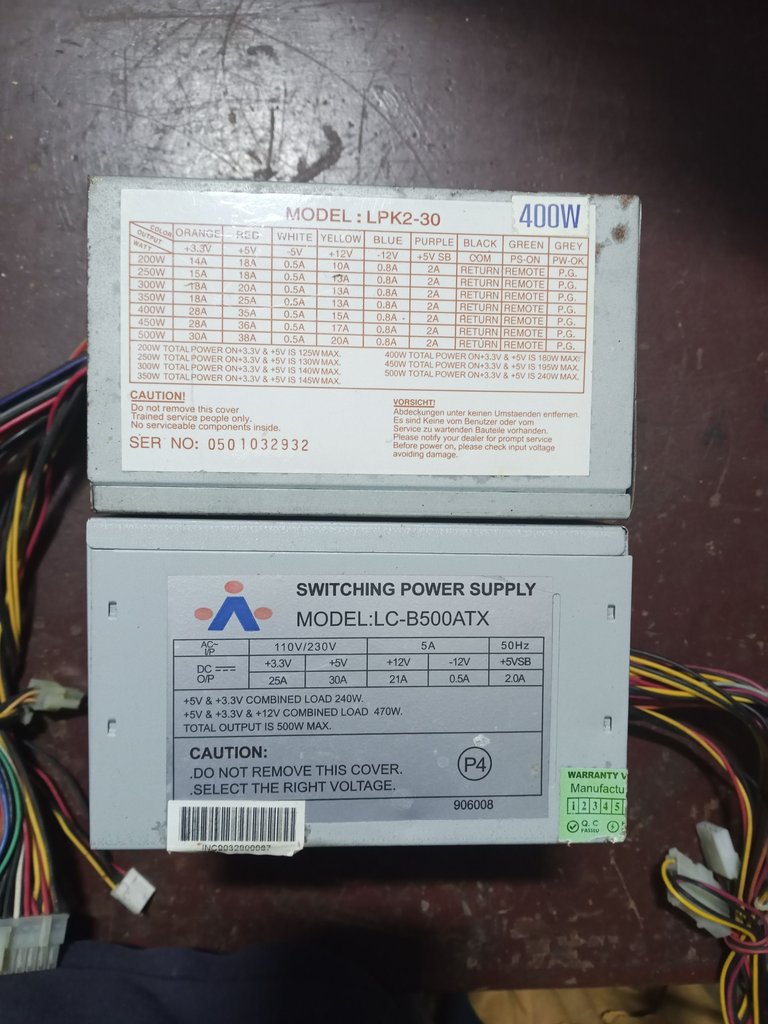

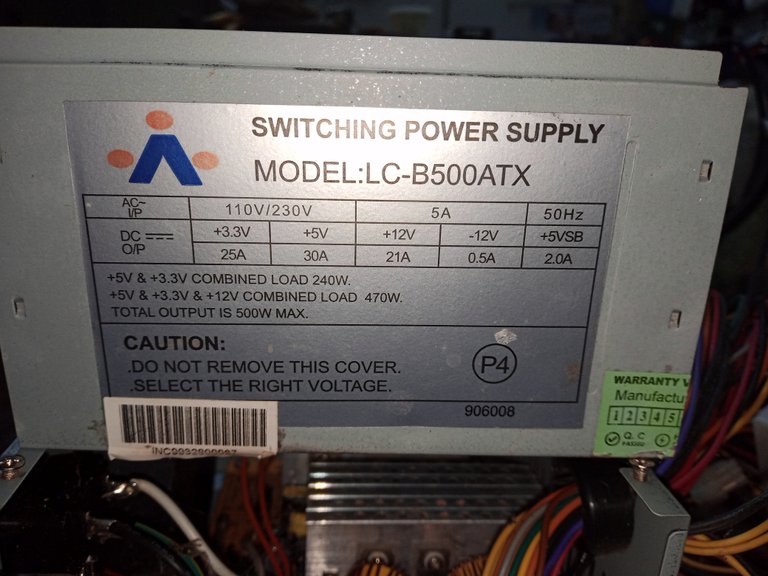

This time I'm going to repair a generic Chinese 500W ATX PC power supply.

The first thing is to measure if the power supply's standby voltage is present. Generally, if the 5-volt standby voltage (the only green wire on the main connector) is not present or has an abnormal value, the power supply has major damage.

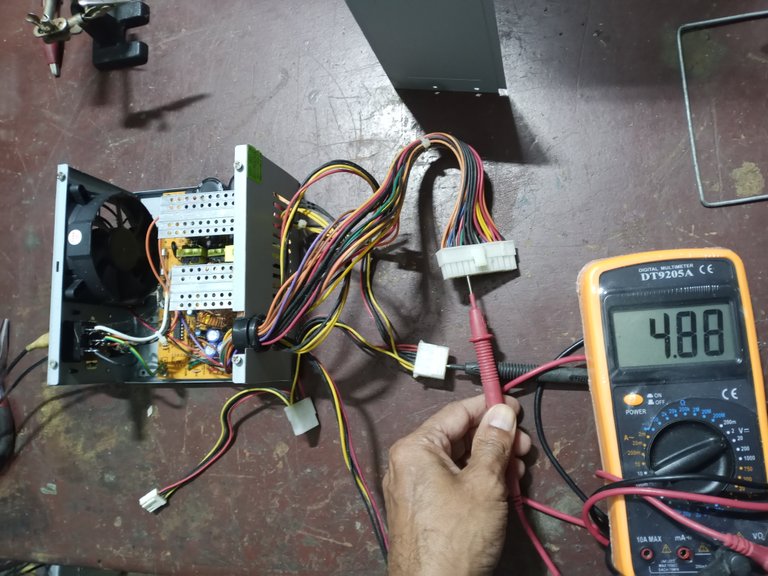

I measured between any black wire and the green wire, and the standby voltage was present.

As a note, in all these restoration or repair jobs, the equipment with the least possible damage is always chosen. This is done to get the most jobs done and be efficient in the workload.

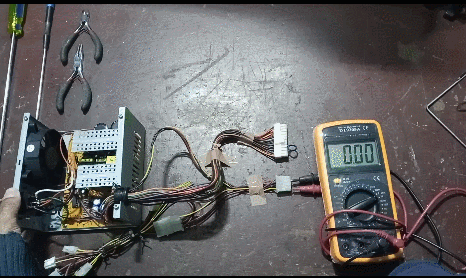

I tested the operation and confirmed that the output voltages were present and correct. To activate the ATX power supply, I simply connected the green standby voltage wire to any black wire; on this occasion, I used a piece of red wire.

The strange thing is that all the voltages, both the 5 volts (red and black wires) and the rest of the voltages, were present.

I clearly remember collecting these fonts from the trash. They were discarded due to malfunctions, even though they appear to be working properly.

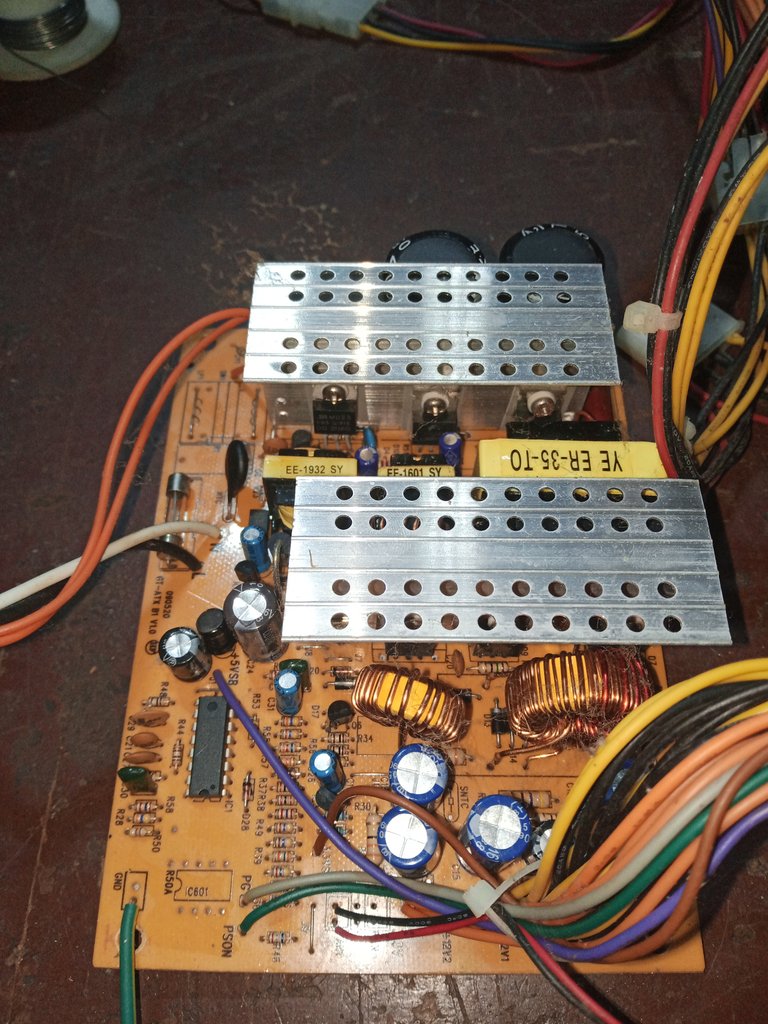

I took it apart to thoroughly examine it, trying to find the problem. I first had to clean it up.

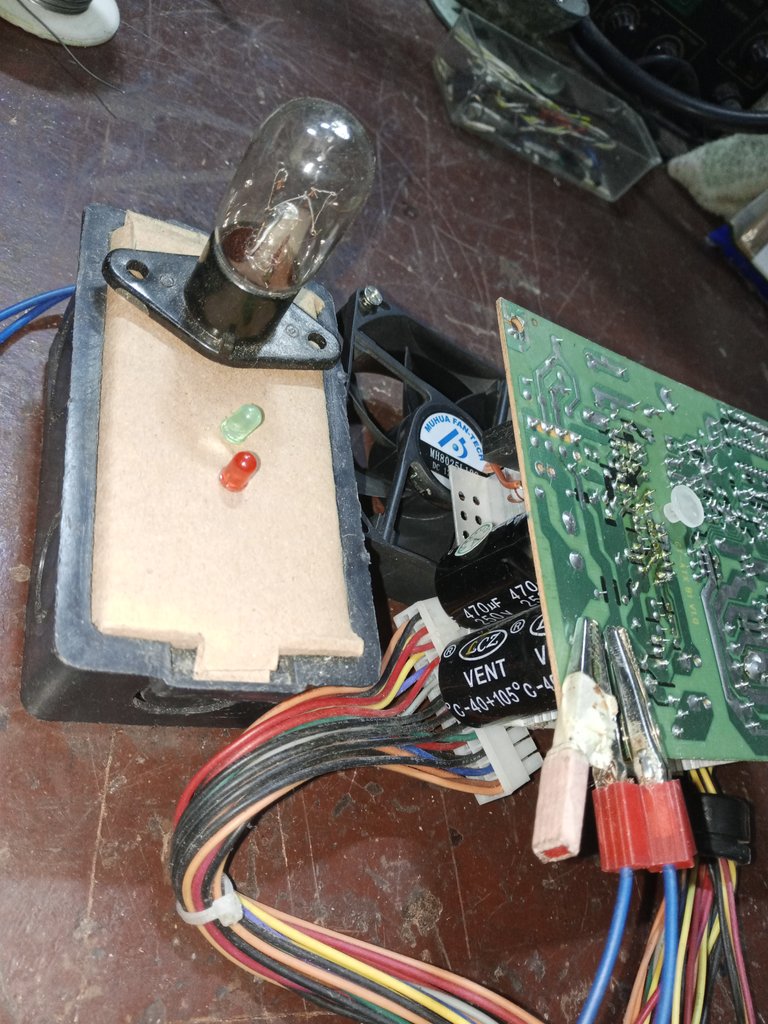

Before working on the circuit board, I used a de-energizing tool, which I built using a 110-volt microwave oven bulb.

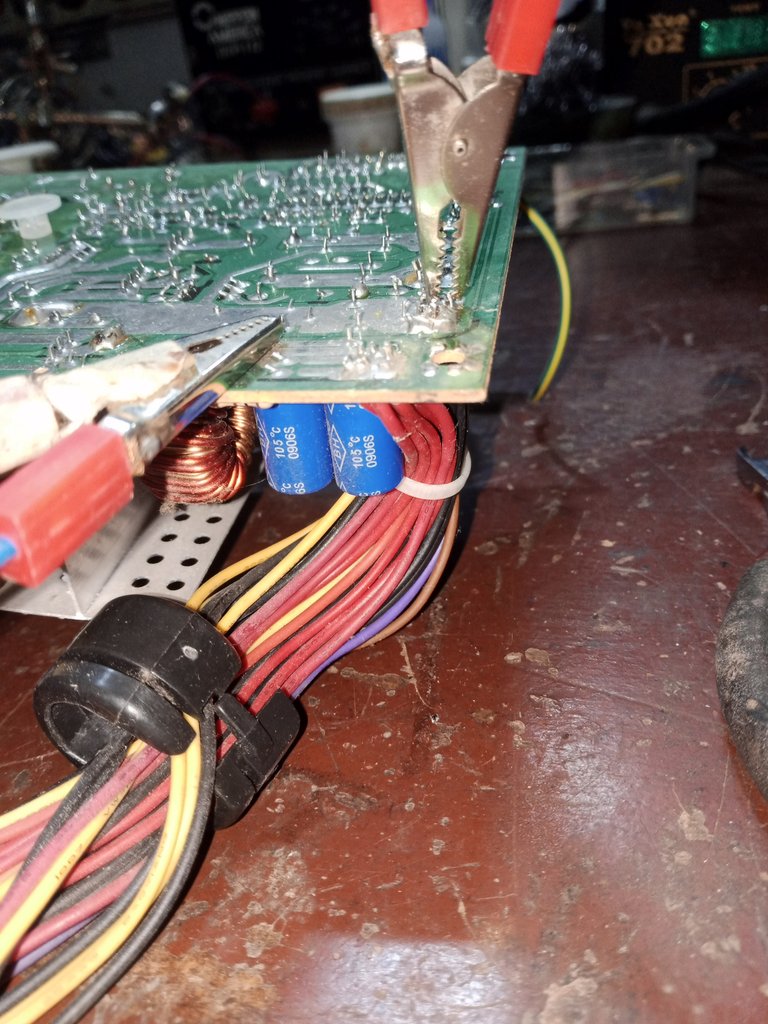

I download both the input voltage (the side of the circuit board with the larger capacitors) and the output voltage (the side with the small capacitors).

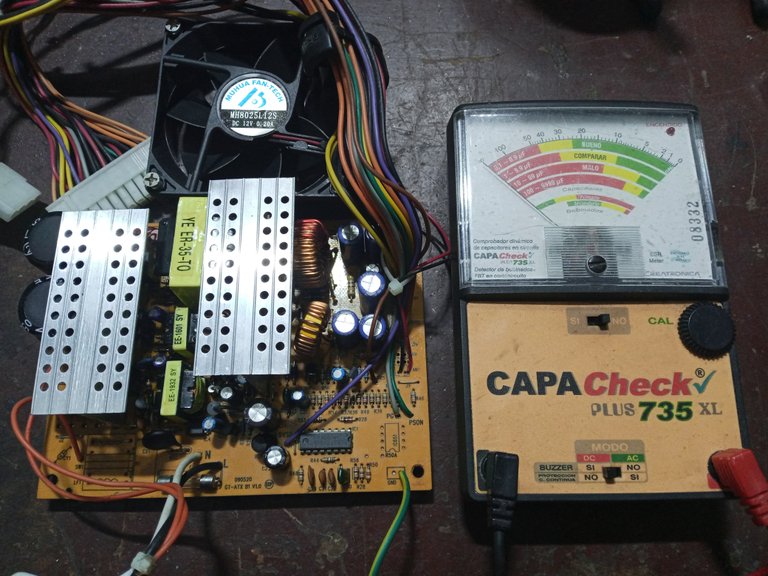

I use an ESR tester to measure all the capacitors without having to remove them. On the circuit board, the ESR tester is a tool that greatly speeds up repairs.

No capacitors showed any faults, nor did I find any damaged resistors; everything seemed fine, so from experience, I already knew what the fault was.

It's a fault I can find on almost any circuit board manufactured after the 1980s, be it light bulbs, televisions, power supplies, air conditioners, etc.

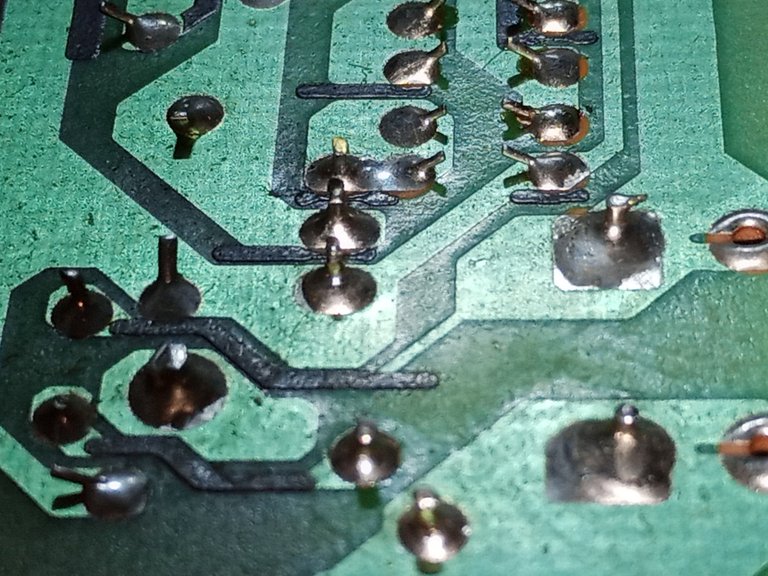

The phantom fault was fractured welds. You need to inspect them carefully and patiently, mark them, clean them, and re-weld them.

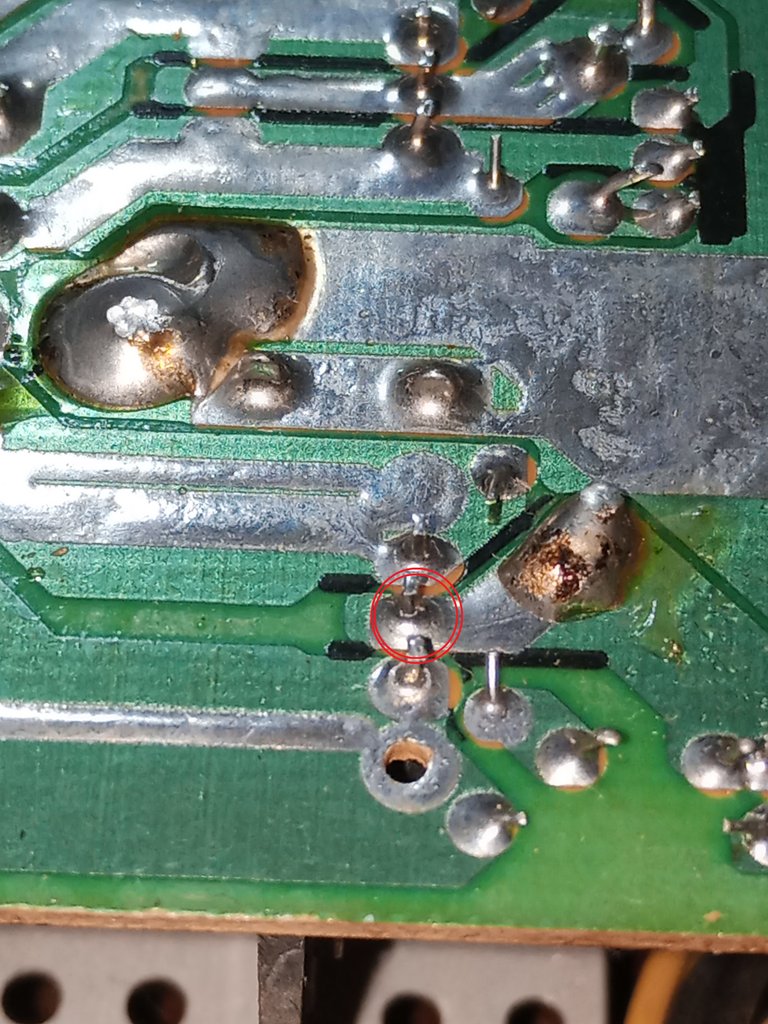

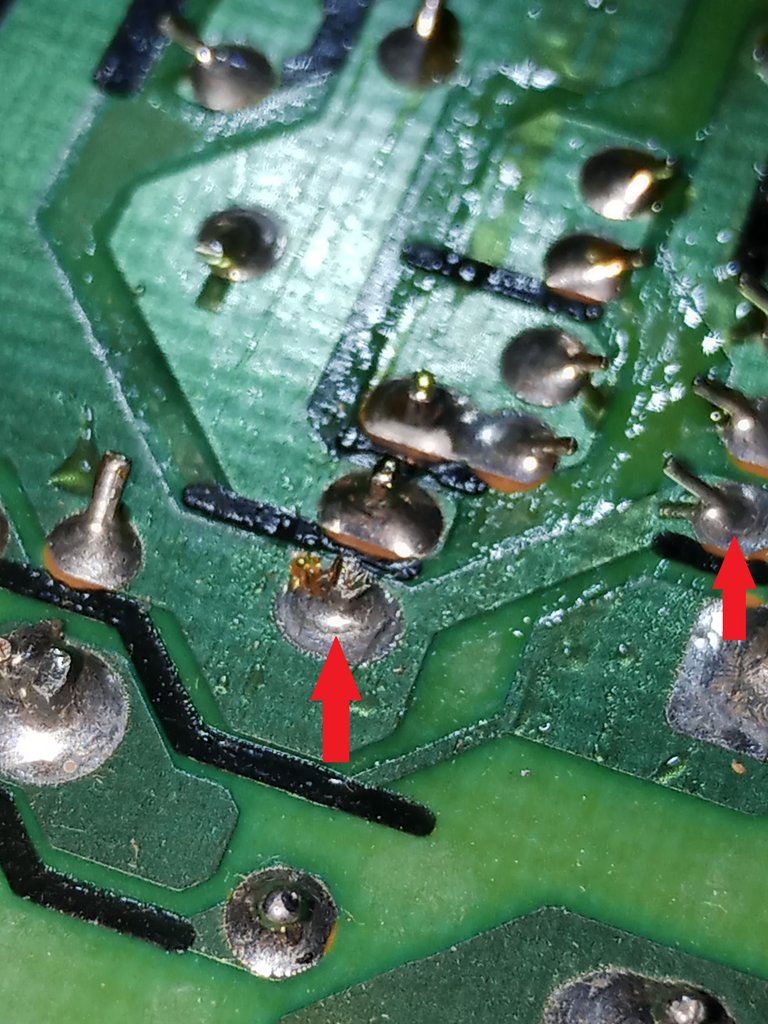

I found quite a few cracked solders; you have to be patient, mark them, and fix them all.

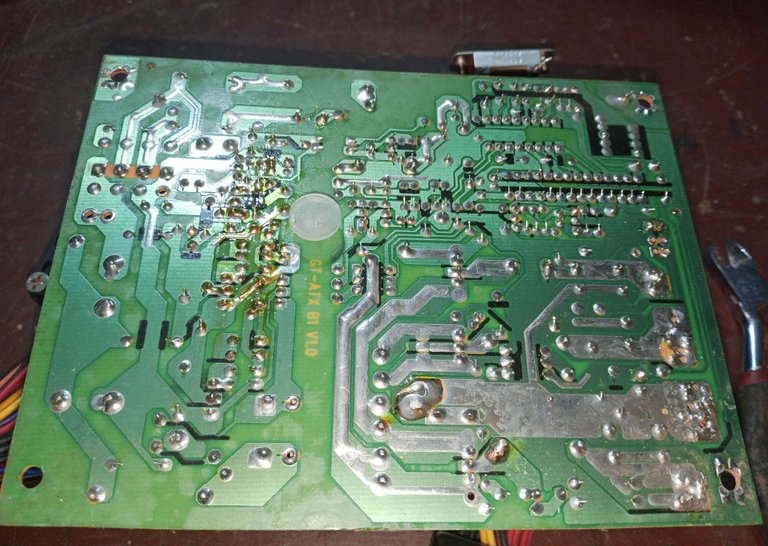

The image below shows the repaired solders from the image above.

Yes, it's true that it's one of the most tedious repairs; you have to check every solder and repair the defective ones.

But I'm thankful it's not a sound system circuit board or a conventional CRT television circuit board. They were huge and took about two days of patient work. They were enormous circuit boards.

This fractured weld failure is recognized in equipment that works when impacted, or in which the equipment fails intermittently after a while.

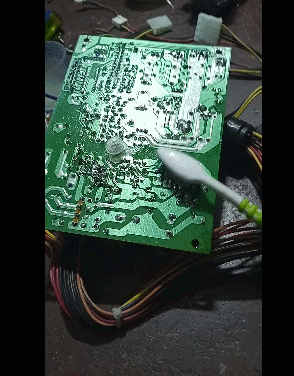

After repairing all the welds, I clean them with solvent to remove any remaining resin used in the welds.

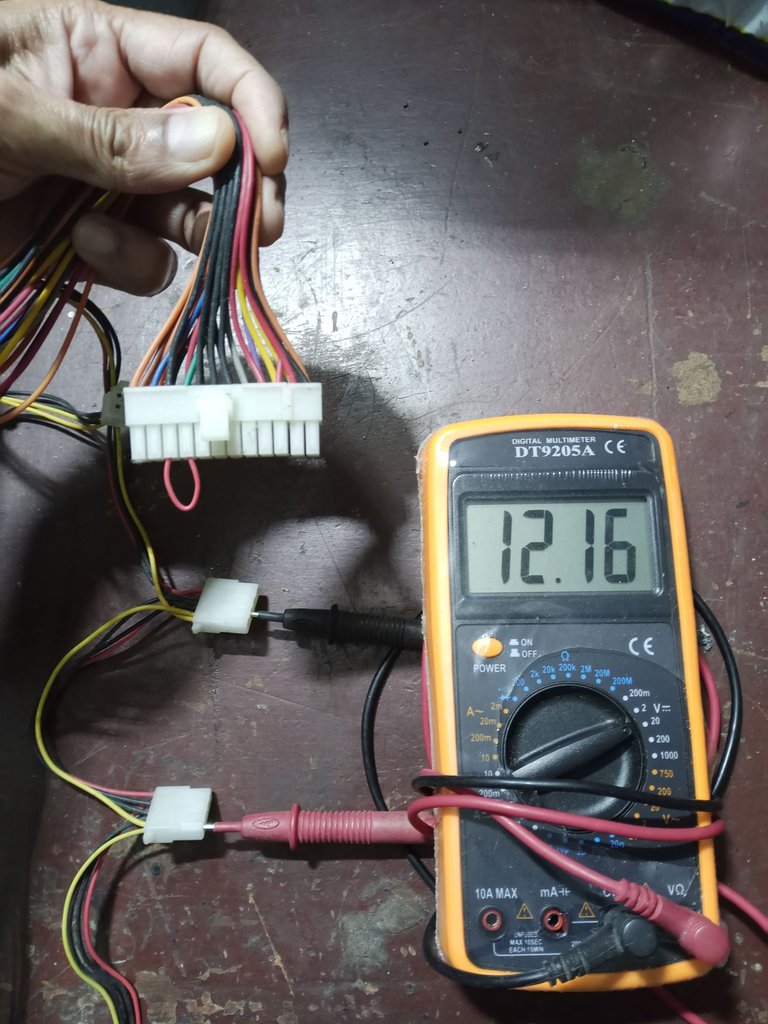

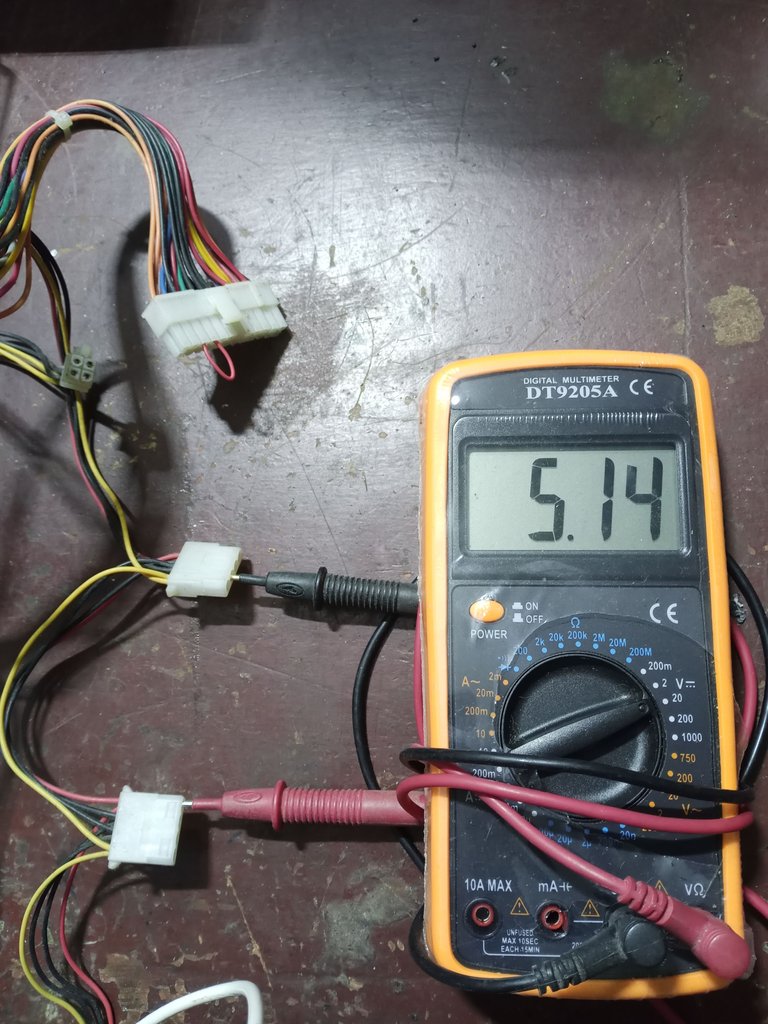

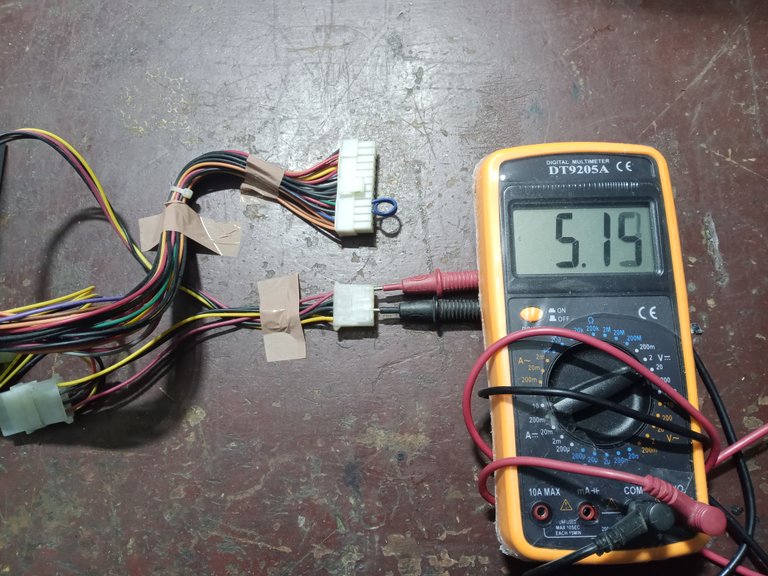

Finally, I verify operation and the voltages are at the correct values.

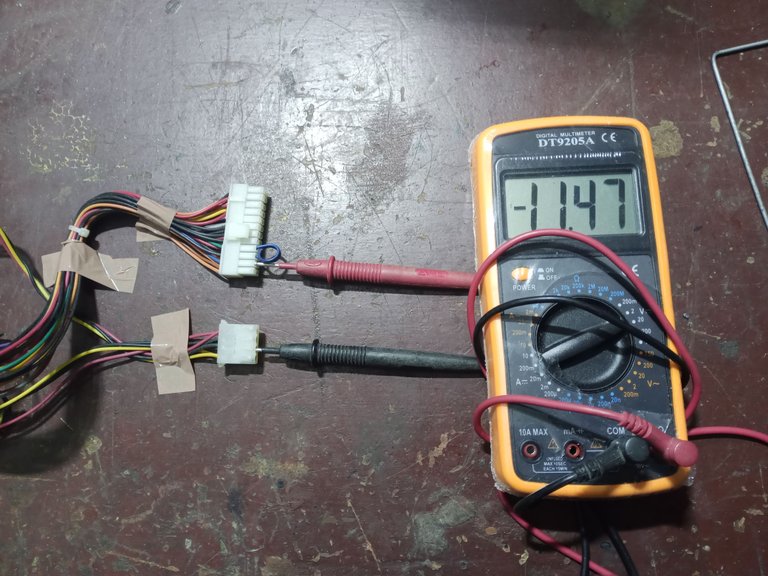

The blue -12 volt cable is often used in modifications to these ATX power supplies; I'll try to implement another method.

The rest of the voltages were within acceptable values. It would be tedious to add more photos and make the post even longer; the idea isn't to bore you with too many details.

I've now repaired the two power supplies I needed to experiment and make the 12-volt UPS battery charger.

Just in time, the boss was already getting serious.

Thank you so much for stopping by and reading.
Have a great week.
Peace.

---

---

• I used Google Translate for the English language.
• I used GifCam to create the GIF images.
• I used TextStudio for the Spanish header.
• I used NightCafe to create the electronic workshop layout.
• Images unless otherwise noted are screenshots of my work in the workshop.



---

---

---
