Greetings to the Hive DIY community. I hope you're having a great time and have days filled with ideas and new creations.

An old acquaintance came to the workshop to have his home ice maker checked. Fortunately, it was just a maintenance issue. I'll take this opportunity to share the service I performed to finally get it working with you.

Remove the front service cover to access the electronic board and the condenser coil.

The first thing to do was check the condition of the condenser coil. If it's full of dust or clogged with debris, leaves, or a bag, it can prevent the ice maker from working properly.

All it took was a light cleaning of the condenser coil; it wasn't clogged, so I continued to look for a possible problem before plugging it in.

I paid attention to the electronic board.

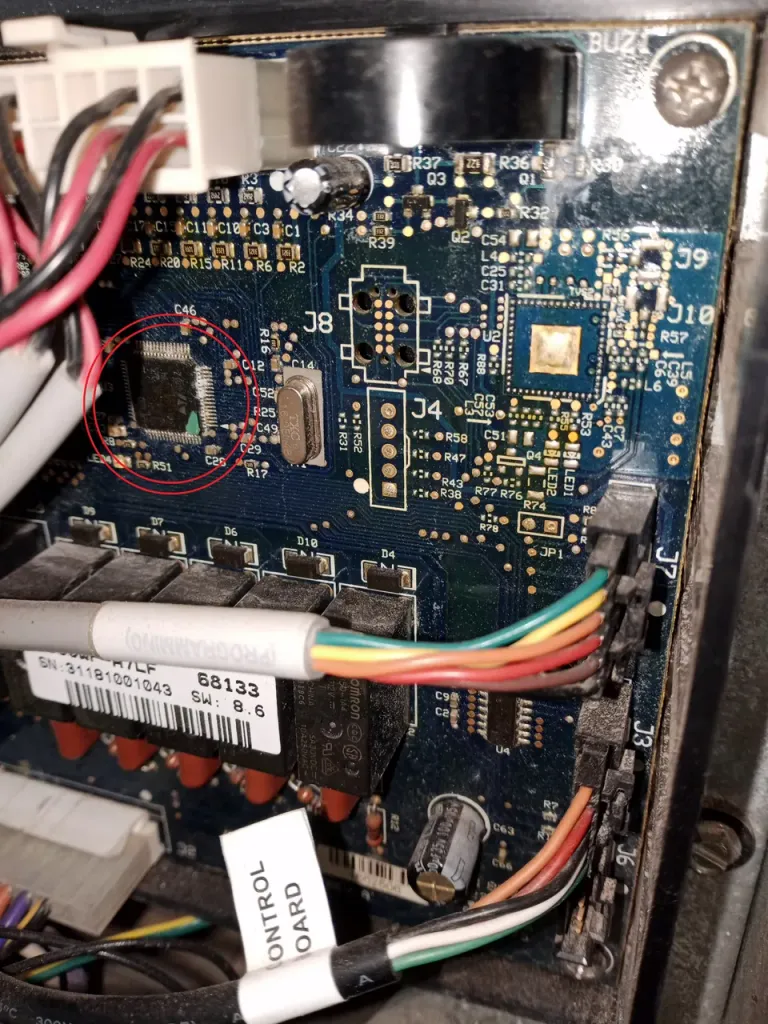

A visual inspection of the board allowed me to identify a small problem: there was dirt between the pins of one of the integrated circuits, which could cause failures or damage to the control board in the future.

Seen in more detail, more closely, the problem is more noticeable.

I cleaned the electronic circuit board and continued searching. It wasn't a serious enough fault to prevent the ice maker from working; I've seen units operating in worse condition.

I looked at another of the most common culprits in these units: the water discharge pump, which is located on the back of the unit.

When this component fails, the manufacturer stops working. I checked it and found no problems, but from then on I had to test everything together to make sure it was working.

I'm looking for the ice maker model references. They're on a label stuck to the inside of the ice compartment, stuck to the top of the inside. There I find the model of the equipment, to download the service manual, if it's available, since it's not always accessible online, with all manufacturers.

I also note the amperage (4.5/5.5) and the type of refrigerant (R134A) the ice maker uses.

I started the ice maker, and after the normal start time delay on the electronic board, it started working, and I was able to find the problem.

The evaporator, where water freezes and ice forms, was cooling and frosting (highlighted in red), but the water pump was not working, and if there is no water recirculation (blue arrow), ice cannot form.

Hoping it wasn't a serious fault, I disassembled the water pump to check it. They tend to get clogged due to dirt, but these original parts are very resistant to wear.

The shaft was not turning, the pump was stuck, but there was no short circuit, nor was the power line grounding to the pump housing.

Clean all dirt from the housing and let it sit while the lubricant penetrated for a couple of hours before attempting to rotate the water pump shaft.

The water pump on this ice maker was able to be left running, I installed it and was able to make several batches of ice.

As I was about to pick up and clean the ice maker, it started to fail intermittently. I checked to see if it was the power supply issues we're having in the area, but I finally found that the male outlet on the ice maker was failing.

It's a minor detail, I just need a little more time to get the equipment ready.

As always, to ensure a proper fit, you must apply solder to the splices and connections you make, and then trim off the excess wire.

An old habit is to mark everything I disassemble, even when the parts already have a notch for proper reassembly.

Finally, I assembled the ice maker, cleaned it, and took the opportunity to polish the black plastic air intake grille. The plastic was discolored, but now it looks better.

Thank you so much for stopping by and reading. Have a great week. Peace.

---

---
